自动气动切断阀

自动气动切断阀

  • 阀门型号:JDQ41Y-16C
  • 通径规格:DN25~DN100
  • 结构形式:常闭式,常开式
  • 阀体材质:WCB碳钢、CF8/304不锈钢、CF8M/316不锈钢
  • 公称压力:PN1.6MPa、PN2.5MPa、PN4.0MPa
  • 适用温度:-30/+120℃、-50/+120℃
  • 应用范围:气体,液体
  • 产品特点:带信号反馈
点击询价 021-57566219
产品详情
自动气动切断阀
型号:JDQ41Y-16C
   JDQ41Y-16C自动气动切断阀 Pneumatic cut-off valve automatically也称:气动程控切断阀 Pneumatic program-controlled cut-off valve。是自动化系统中执行机构的一种气动截止阀 Pneumatic cut-off valve,采用活塞式直行程气动执行器,气源通过换向阀的切换进入执行机构的气缸上腔或下腔,推动活塞运动使阀门开启或关闭。配套相关的电子元件可接收压力仪表的信号,控制工艺管道内流体的切断、接通或切换。气动切断阀具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。
JDQ41Y自动气动切断阀结构明细图
JDQ41Y自动气动切断阀结构明细图
1.阀体 The valve body WCB碳钢
2.阀瓣 The disc WCB碳钢
3.阀杆 The valve stem SUS305奥氏体不锈钢
4.上盖 On the cover WCB碳钢
5.填料 packing F4/PTFE
6.气缸 cylinder WCB/QT450
7.活塞 The piston QT450球墨铸铁
   目前常规薄膜式气动切断阀的执行机构,不仅其体积很大,材料成本几乎占整个切断阀材料成本的一半,成本较高,由于执行机构的阀芯与填料之间密封为动密封,在使用一段时间后或多或少地在此处存在一定程度的外泄漏现象,同时因外泄漏问题而限制了阀的使用范围;用户维修也很不方便,耗时耗力。

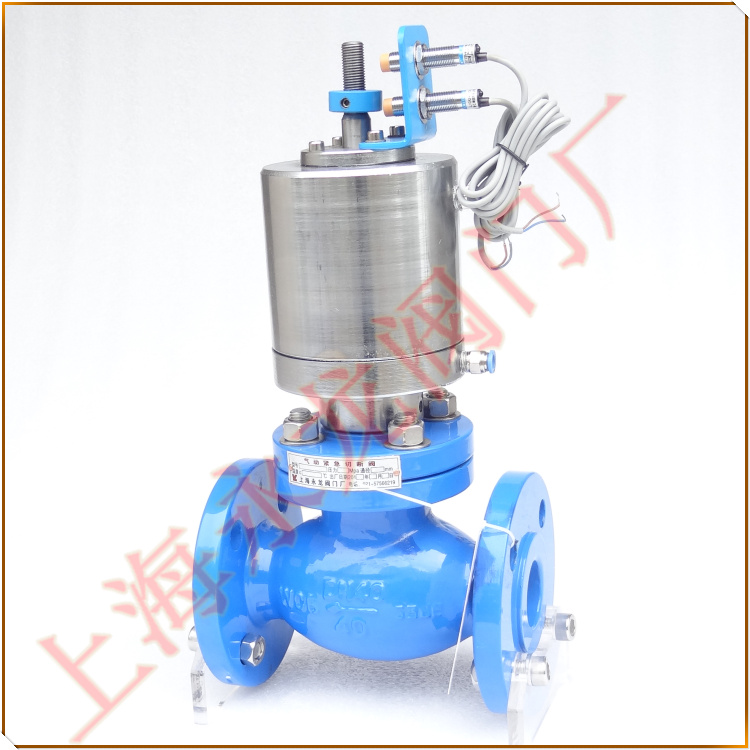

JDQ41Y-16C自动气动切断阀实物图
JDQ41Y-16C自动气动切断阀实物图

   “shylfmc”永龙阀门克服以上不足的一种切断阀 Cut-off valve的精小型活塞式执行机构,阀体与该执行机构之间采用静密封,自动切断阀的通断是靠该执行机构内的先导阀的开关来控制主活塞在主气缸内上下移动,从而实现主活塞与阀体内的阀口的启开和闭合。采用了该执行机构后,紧急切断阀 Emergency shut off valve的高度大大减小,成本大大降底,杜绝了外泄漏问题的发生,工厂组装及用户维修非常方便快捷。
