衬氟止回阀

衬氟止回阀

  • 阀门型号:H42F46-16C
  • 通径规格:DN15~DN100
  • 结构形式:立式
  • 阀体材质:WCB碳钢
  • 公称压力:PN1.6MPa
  • 适用温度:-30/+80℃
  • 应用范围:腐蚀性气体/液体
  • 产品特点:防止介质倒流
点击询价 021-57566219
产品详情
衬氟止回阀
分类:立式衬氟止回阀,升降式衬氟止回阀
型号:H42F46-16C
衬氟止回阀概述:
   衬氟止回阀 Fluorine-butterfly check valve也称衬里止回阀 Lining the check valve,采用高温模压工艺,将FEP(F46)氟塑料衬于阀体壳体内壁,能耐强酸、强碱的腐蚀,流道光滑、密封性能好。立式衬氟止回阀体积小,适合安装在竖管及空间小的位置,升降式衬氟止回阀属于单向流通阀门,当输入端流动的流体压力作用下,阀瓣打开,在设备停止运转时,流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流体反方向流通。衬氟止回阀内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。起到保护电机倒转及仪器仪表的防护作用。

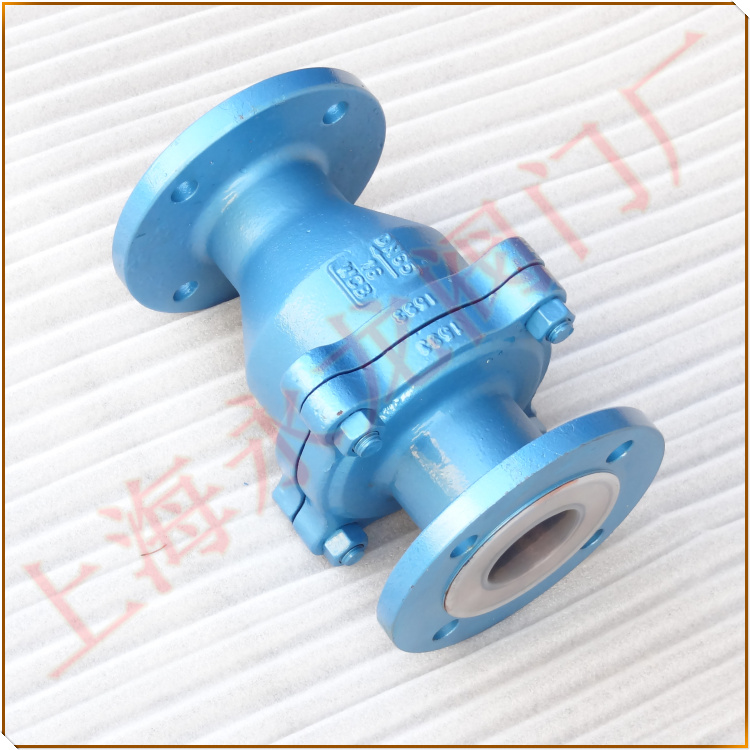

立式衬氟止回阀
衬氟立式止回阀工作原理:
   当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。
升降式衬氟止回阀注意事项:
1、在管道系统中不要让止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

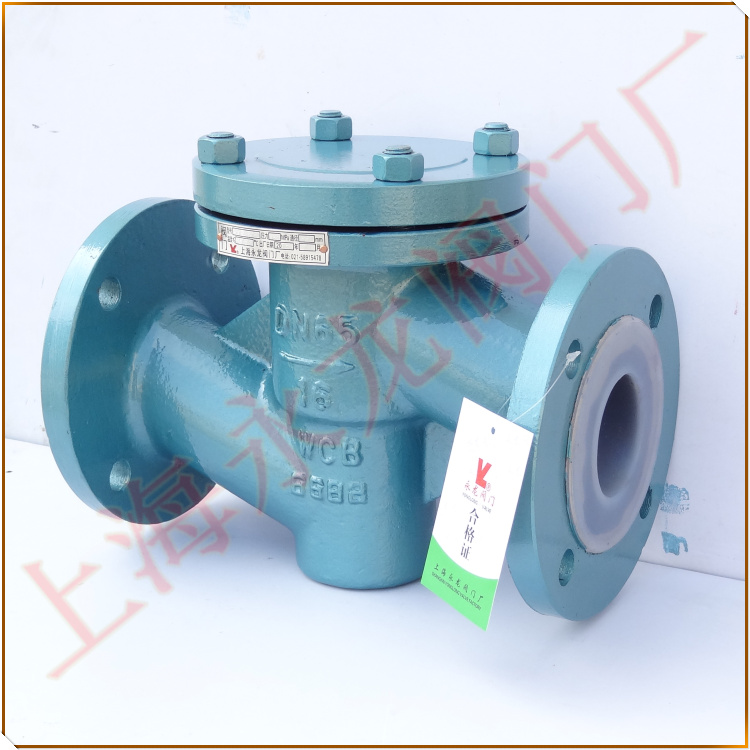

升降式衬氟止回阀
   上海永龙阀门厂衬氟阀门 Fluorine-butterfly valves系列有:衬氟闸阀 Fluorine-butterfly gate valves,衬氟球阀 Lining fluorine ball valve,衬氟截止阀 Lining fluorine globe valve,衬氟蝶阀 Fluorine-butterfly butterfly valve,衬氟隔膜阀 Fluorine-butterfly diaphragm valve,衬氟放料阀 Lining fluoride feeding valve,衬氟旋塞阀 Fluorine-butterfly cock,衬氟电动球阀 Fluorine-butterfly electric ball valve,衬氟气动球阀 Fluorine-butterfly pneumatic ball valve。产品主要广泛应用在石油、化工、制药、印染、电工、船舶、冶金、半导体化学、电子、水处理等防腐蚀工程及机械设备领域。
