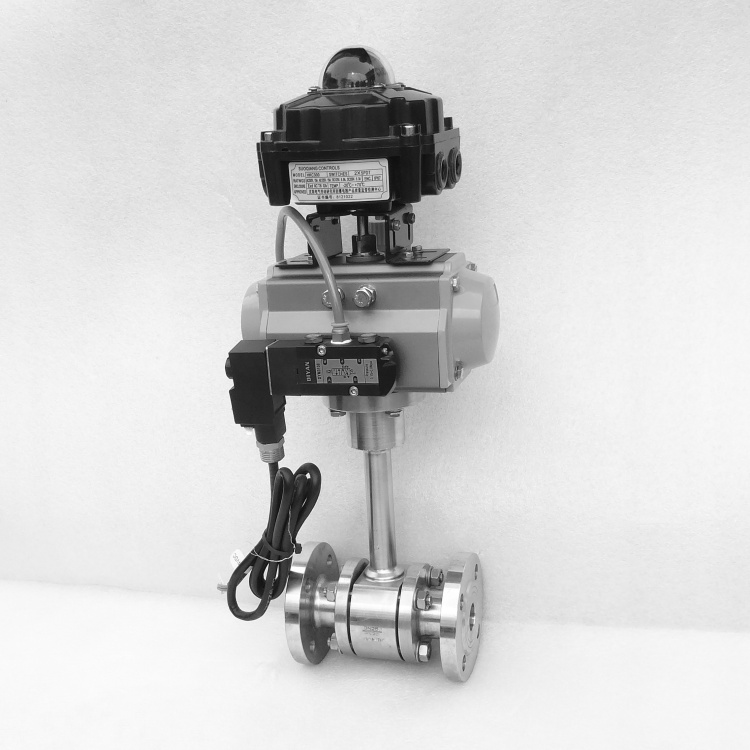

气动低温球阀

气动低温球阀

  • 阀门型号:DQ641F-25P DQ641F-40P
  • 通径规格:DN15~DN100
  • 结构形式:常闭式,常开式
  • 阀体材质:CF8/304不锈钢
  • 公称压力:PN1.6MPa、PN2.5MPa、PN4.0MPa
  • 适用温度:-196℃/+80℃
  • 应用范围:天然气LPG,变压吸附制氧
  • 产品特点:带防爆电磁阀,信号反馈
点击询价 021-57566219
产品详情
气动低温球阀
别称:低温气动球阀 深冷低温球阀
型号:DQ641F-25P
气动低温球阀概述:
气动低温球阀主体材料如阀体、阀盖、阀瓣等承压部件选用304系列奥氏体不锈钢,这是因为304不锈钢在LNG介质工况下较其他材料的低温变形小,有较强的低温韧性。适用于乙烯、液化天然气等化工装置上,也可用于其他低温液体贮运设备及深冷介质,最低工作温度为-196℃。驱动方式为手动、蜗轮蜗杆传动、气动或电动,采用法兰,焊接或螺纹连接方式。
低温气动球阀延长阀盖结构设计:
深冷低温球阀采用延长阀盖设计,使填料函远离阀体中微泄漏的LNG介质,保证填料函底部的温度在0℃以上,防止填料函冷冻或结霜,保证填料函的密封性。
低温球阀技术参数:

产品规格

DN15-DN200

公称压力

PN16-PN40

连接法兰

法兰、焊接、螺纹

适用温度

-196℃~80℃

驱动方式

气动、电动、手动

使用介质

 氦、氢、氮、氩、氧、甲烷、二氧化碳、液化天然气

低温球阀阀座密封与阀腔自泄压:
阀腔应具有超压自泄放功能,以保证腔体和上游(或下游)通道的压力平衡,防止腔体异常升压:在阀球或阀座上设置泄压孔(泄压孔应设置在阀门关闭时的高压侧),使阀腔与上游或下游通道连通,使中腔压力始终与管路进口端平衡。
气动低温球阀密封副材料维护:
LNG深冷低温球阀大多采用软密封阀座结构,即金属阀座加非金属材料密封副,原因是在低温下阀球与阀座易抱死,硬密封阀座结构阀门开启扭矩较常温开启时要大数倍。而主密封为软密封阀座、次级密封为金属硬密封能较好地解决阀门开启扭矩适当的要求,同时在发生火灾事故时,当软密封材料被烧毁次级硬密封又能满足密封要求。考虑到LNG介质的洁净,可采用聚四氟乙稀PTFE( TEFLON), PCTFE(KELF)等非金属材料进行软密封设计,其自润滑性质及低温下组织稳定性优异,可以补偿低温状态下金属变形造成的不良影响。但由于软密封阀座是非金属材料,材料强度低易损伤,在使用中应考虑定期维护更换。
