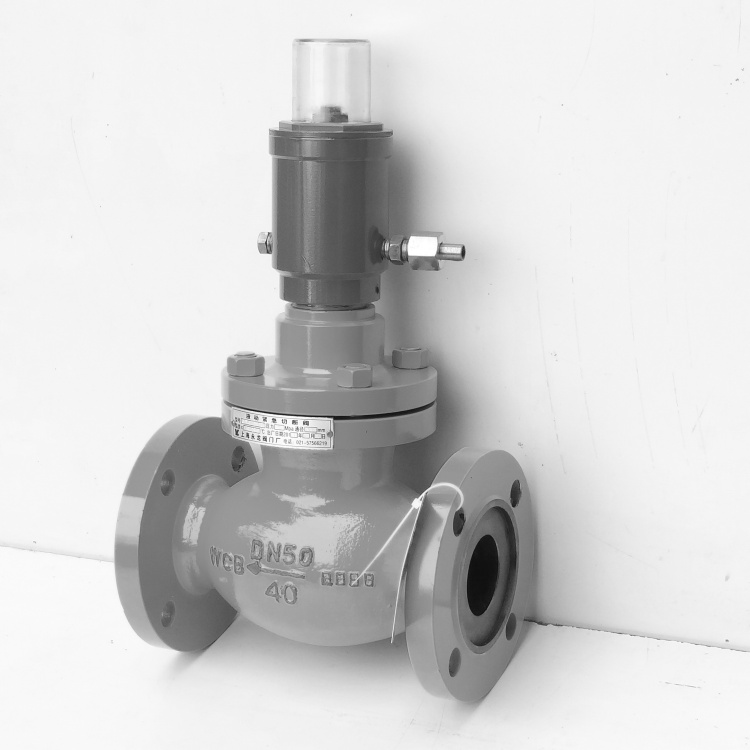

油压切断阀

油压切断阀

简介:油压切断阀也叫液动切断阀,液压切断阀,液动紧急切断阀,与SB-03油泵配套使用,安装在液化气站,氨站,通过现场人工手动操作开启与关闭作业。

点击询价 021-57566219
产品详情
油压切断阀 储罐切断阀
别称:液动切断阀 液压切断阀 液动紧急切断阀 站用紧急切断阀
型号:QDY421F-25C QDY421F-40C QDY421F-25P QDY421F-40P
油压切断阀由手摇油泵、油路连接管、高温泄压装置(易熔元件)和阀体及活塞油缸等零部件组成。适用于液化石油气、液氨等气、液相介质储配站或者汽车槽车的贮罐出入口上,在紧急情况时切断阀通过液压油进行远距离快速操作控制开关作业,在环境出现异常高温自带的易熔合金熔化进行油压泄放快速切断介质的流通,关闭出入口保证贮运系统的安全。
产品特点:
1.适用于燃气或液氨管道上,起安全保护作用。当管道发生泄露时,用手摇油泵卸压,实现远距离控制阀门关闭。发生火灾时,高温使易熔塞融化,易熔元件中的易熔合金自动熔化,液压油就会从塞孔中漏出,阀门自动关闭。
2.采用止回阀门原理,只能单向切断,安装时介质流向必须与阀体标识一致。
3.交货状态时,阀门常闭。通过手摇油泵作用于液压缸,阀门打开。
4.操作简便,阀门闭止快速。
技术参数:
QDY421F-25C紧急切断阀
公称通径 DN25~200mm
连接方式 法兰
油缸形式 活塞式(弹簧复位)
控制方式 开关型
公称压力 PN16、PN25、PN40
油缸压力 2.5~4.0MPa
合金熔化温度 ≤80℃
配套附件 SB-03手摇油泵
阀体材质 碳钢(WCB)、不锈钢(304,316,316L)
密封材质  PTFE(F)
液动切断阀工作原理:
平时不进行作业时液压式紧急切断阀一般保持关闭状态,作业状态时油缸用手油泵充入2~4MPa液压油压力,油缸活塞杆推动凸轮杠杆,开启主阀阀瓣,主弹簧压缩绷紧。当装卸作业时如突然发生泄漏,溜车等意外紧急事故时,通过在场的工作人员操作泄放手油泵的油压,主弹簧力展开,油缸活塞杆回位,凸轮杠杆回弹,主阀阀瓣也快速关闭切断,从而防止事故的进一步扩大。
外形尺寸和连接尺寸:单位:mm

公称通径
DN
PN4.0MPa
L/阀门长度 D/法兰外径 D1/中心孔距 D2/法兰接触面 D6/凹面尺寸 b/法兰厚度 z-∅d/螺栓孔 H/中心距 Do/手轮外径
15 130 95 65 45 40 16 4-∅14 233 120
20 150 105 75 55 51 16 4-∅14 275 140
25 160 115 85 65 58 16 4-∅14 285 160
32 180 135 100 78 66 18 4-∅18 302 180
40 200 145 110 85 76 18 4-∅18 355 200
50 230 160 125 100 88 20 4-∅18 373 240
65 290 180 145 120 110 22 8-∅18 408 280
80 310 195 160 135 121 22 8-∅18 436 320
100 350 230 190 160 150 24 8-∅23 480 360
125 400 270 220 188 176 28 8-∅25 558 400
150 480 300 250 218 204 30 8-∅25 611 400
 相关产品有: 氨用截止阀 紧急切断阀 电动切断阀 气动切断阀
