安全切断阀
简称：紧急切断阀，气动切断阀 氨罐切断阀 储罐切断阀
型号：QDQ421F-25/40C QDQ421F-25/40P
安全切断阀简介：
安全切断阀全称安全紧急切断阀，紧急安全切断阀，作为液化气加气站，氨站一种辅助的安全保护类型阀门。驱动部分和阀体部分较分离，因此更容易进行维修和进行维修和易损件（气缸O型圈）的更换。
储罐切断阀产品特点：
1.适用于燃气或液氨管道上，起安全防护作用。日常阀门处在常闭状态。装泄过程工作时，气源压力推动气缸活塞，阀门开启。
2.采用止回阀防止倒流原理，安全阀弹簧复位功能形式，只做单向介质切断，安装时介质流向必须与阀体标识一致。
3.当管道发生泄漏，通过气源卸压，实现远距离控制阀门关闭。发生火灾时，高温使易熔塞熔化，排空气源压力，阀门自动关闭。

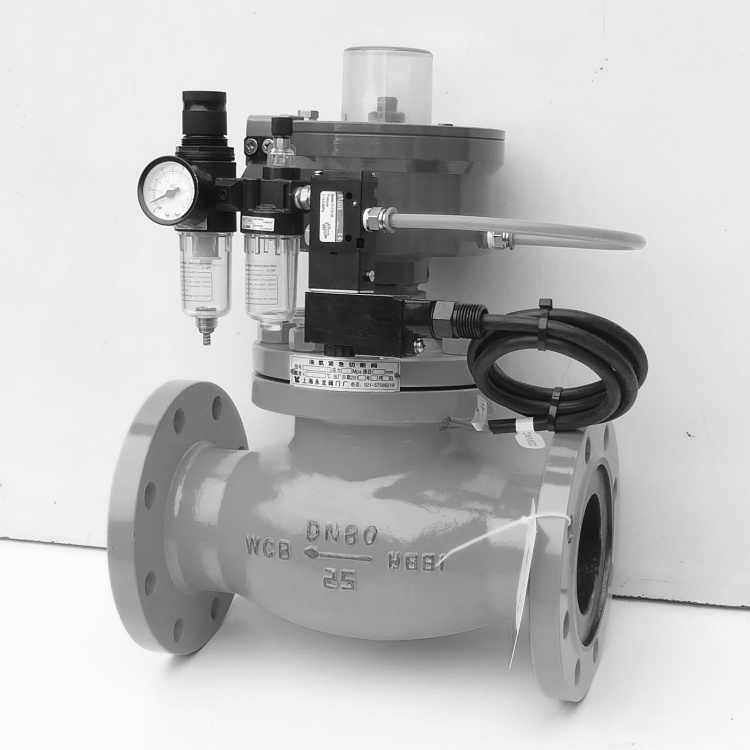

4.可配套防爆电磁阀，空气过滤减压阀，行程开关，实现自动化控制
5.操作简便，阀门闭止快速。
安全切断阀技术参数：
| 公称压力MPa | 2.5 | 4.0 |
| 壳体试验压力MPa | 3.75 | 6.0 |
| 密封试验压力MPa | 2.75 | 4.4 |
| 适用温度 | -40℃~+50℃ | |
| 适用介质 | 液化石油气、氯乙烯、液氨等 | |
| 法兰标准 | GB/T9113-2000 | |
| 制造标准 | JB/T9094-1999 | |
| 紧急切断时间 | ≤10~30秒 | |
| 易熔塞熔融温度 | 75±5℃ | |
| 气缸适用介质 | 压缩空气、氮气 | |
| 气源压力MPa | 0.3~0.6 | |
气动切断阀主要零部件材料：
| 阀体 | 阀杆 | 阀瓣 | 弹簧 | 密封垫 | 气缸 | 密封圈 |
| WCB,CF8 | 20Cr13 | 20Cr13 | 50CrVA,1Cr18Ni9 | PTFE | 20# | NBR |

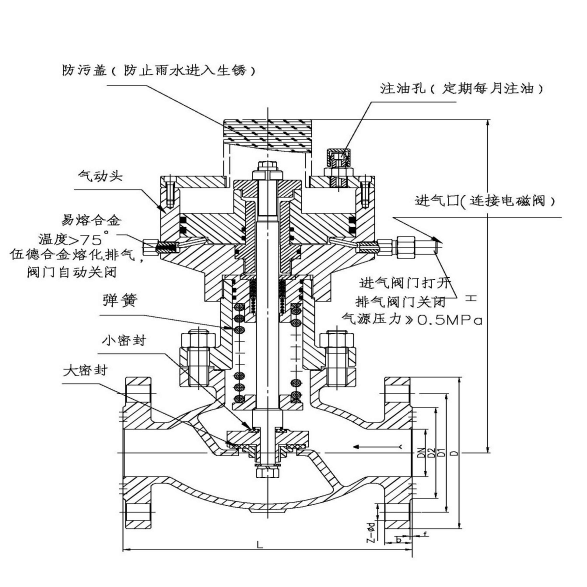

紧急切断阀 QDQ421F 公称压力PN2.5Mpa 外形尺寸和连接尺寸
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |
