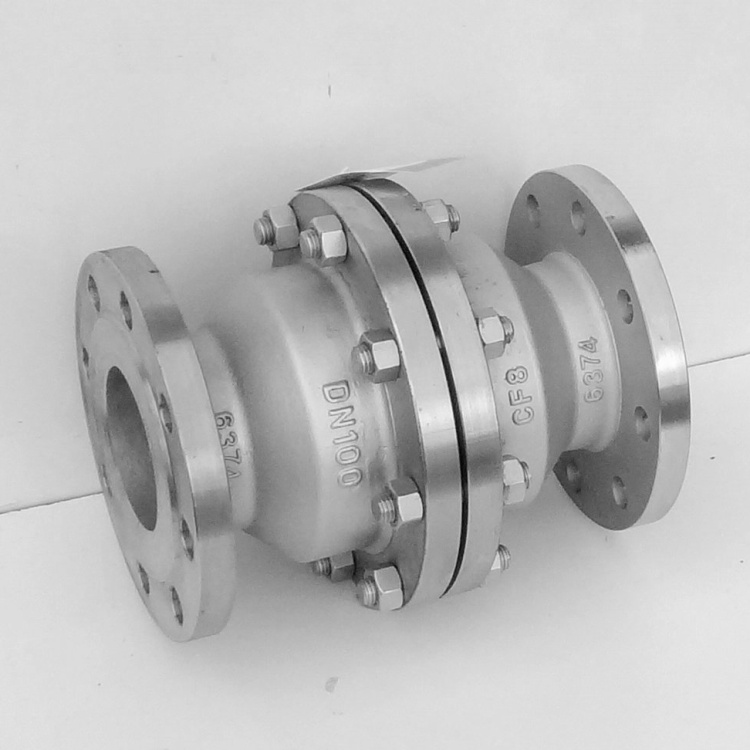

YG02-25限流阀

YG02-25限流阀

简介:YG02-25限流阀(Excess FLow valve)也称管道超流阀,流量限制阀,是管道防止介质流速过高破坏设备的安全防护部件,在管道内介质流速超过设定值时即时关闭,二端压力平衡后开启

点击询价 021-57566219
产品详情
YG02-25限流阀 燃气限流阀 液氨限流阀
英文:Excess FLow valve 中文:流量限制阀

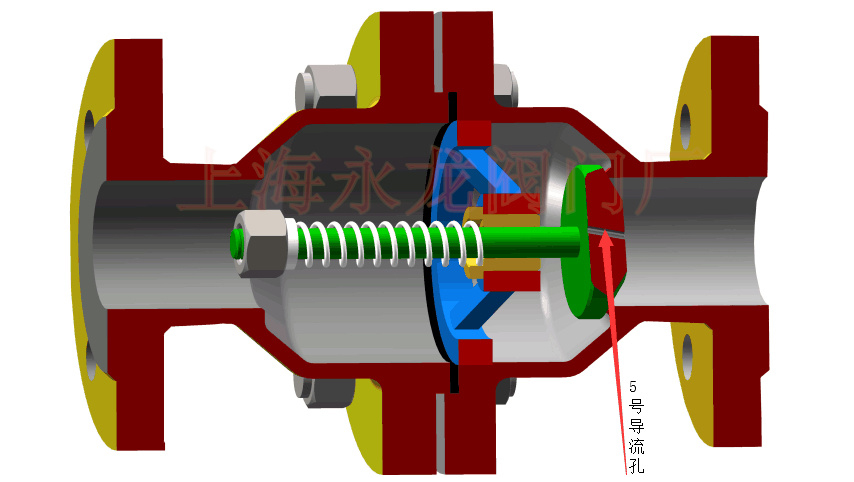

YG02-25限流阀 又名超流阀是使用于城市燃气,液氨,液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质流量的启闭装置。当管道上介质流量压力超过本阀门额定值时,阀门自动关闭,进口端介质通过阀蕊上的小孔(5号)导流孔通过,两端压力平衡后弹簧自动收缩阀门开启。

燃气限流阀结构图

YG01-25燃气限流阀主要采锥型用密封面,弹簧控制流量,利用介质的流速推力控制管道上流量,适用于液化石油气储罐站或其他弱腐蚀性介质的液相管道系统中。当管道中的介质流量突然增大,流速超过3nVs时,阀门自动关闭,系统回复正常后,阀门自动开启。

限流阀技术参数:

公称压力MPa

2.5

壳体试验压力Mpa

3.75

正常流速

≤1.5m/秒

关闭流速

3米/秒

适用温度

-40℃-+150℃

适用介质

液化石油气、天然气、油品、氨等



YG02-25液氨限流阀是一种管道设备安全保护阀门,安装于贮罐进出口端,或管道出口端,使用于油品、液化气、液氨、气氨等弱腐蚀性介质。在管道内介质流速超过设定值时即时关闭,介质通过阀蕊上的小孔(5号)导流,两端压力平衡后弹簧自动收缩阀门开启。保护出口端设备的安全性和可靠性。

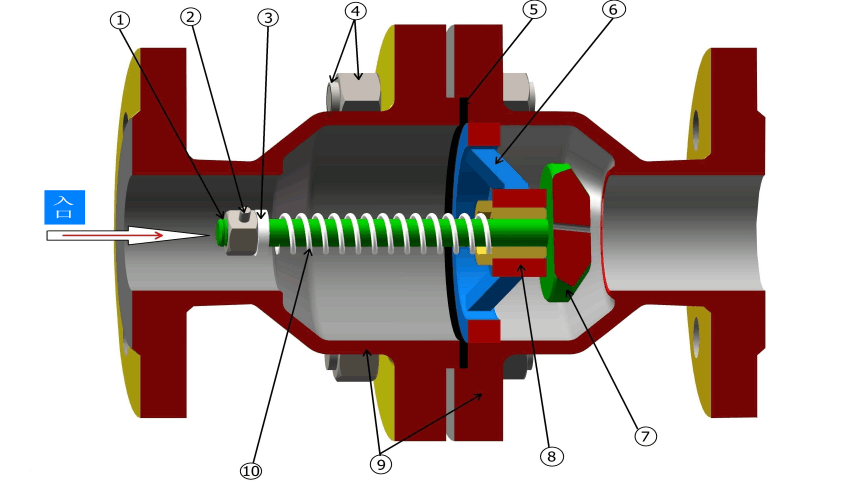

液氨限流阀零部件明细表

序号
零部件名称
材料
    WCB LCB F304 F316 F316L
1 调节螺母 F304 F304 F304 F316L F316L
2 固定销 F304 F304 F304 F316L F316L
3 调节垫圈 F304 F304 F304 F316L F316L
4 螺母/螺栓 B7/2H B7/2H B8/8 B8/8 B8/8
5 密封垫圈 PTFE PTFE PTFE PTFE PTFE
6 内支架 WCB LCB CF8 CF3 CF3M
7 阀瓣 25#焊F304 CR13 F304 F316 F316L
8 导套 F304 F304 F304 F316 F316L
9 阀体 WCB LCB CF8 CF3 CF3M
10 弹簧 F304 F304 F304 F316L F316L
 “YongLong”永龙阀门相关储罐附件产品:         阻火器            阻火透气帽          熔断阀
