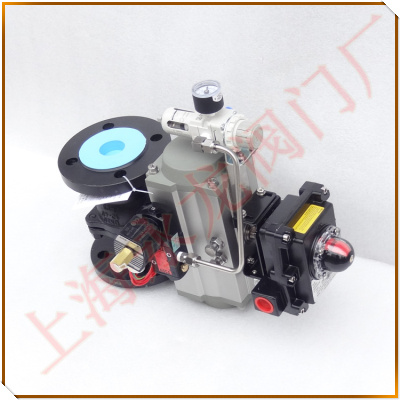

ZSHOY-25K气动切断阀
气动切断阀概述：
ZSHOY-25K气动切断阀也称气动紧急切断阀，采用O型切断球阀和气动双作用执行机构构成。阀体采用德国全硅溶胶精铸工艺，经固溶退火，确保高性能，且能承受更多强度的压力。日本大金碳纤密封材料，耐磨耐压耐温性能更突出，阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封。美国API 607防火安全设计（在过高的温度破坏了弹性密封阀座，球体会与金属阀座直接接触，形成第二级金属与金属的密封），防静电功能：球体、阀杆和阀体之间设有弹簧，可将切换过程中产生的静电输出。它具有结构简单、体积小、重量轻、操作方便等优点。可广泛应用于石油、化工、油库、储罐等工业生产过程的自动调节和远程控制。
ZSHOY-25K气动切断阀 Pneumatic cut-off valve
气动切断阀数据表
PNEUMATIC SHUTOFF VALVE DATA SHEET
一，气动切断阀用途
液氨储罐-出料/进料切断
管道材质：20#
管道规格：DN15～DN200
二，气动切断阀执行机构
型号：AT25
型式：活塞式
作用形式：气开
输入信号：/
气源压力：0.4～0.7MPa
耗气量：/
弹簧范围：/
全行程时间：小于1/S(DN50口径以下)
气接管尺寸：1/4" NPT
三，气动切断阀操作条件：
工艺介质：液氨，氨气，制冷剂，氟
操作温度：-40℃～100℃
操作压力：1.6MPa,2.5MPa,4.01.6MPa
进出压差：/
正常流量：/
操作密度：563 kg/m3
动力粘度：/
空气故障时阀位置：关
四，气动切断阀-电磁阀SOLENOID VALVE
电磁阀型号：美国ASCO电磁阀EF8551G401MO, 日本SMC50电磁阀VFE3130-5t-02
电磁阀形式：两位三通
防爆等级：Exm IIT4
电气接口尺寸：1/2" NPT
气源接管尺寸：1/4" NPT
五，气动切断阀-阀体/阀芯规格
阀型号：ZSHOY-25K ZSHOY-40K
阀型式：气动O型切断球阀
阀体材质: WCB CF8 CF8M CF3M/可选
球体材质：CF8 CF8M CF3M/可选
填料材料：石墨 PTFE RPTFE PEEK/可选
密封形式：PTFE RPTFE PEEK/可选
计算Kv：/
选择Kv：/
流量特性：快开
连接形式：法兰式，螺纹式，焊接式/可选
法兰标准及等级：HG/T 20592-2009 HG/T 20593-2009 HG/T 20595-2009 PN25 PN40
法兰尺寸及密封面：WN-FM WN-RF/可选
法兰材质：20# CF8 CF8M CF3M/可选
泄漏等级：ANSI IV
六，气动切断阀附件 ACCESSORY
手轮：带 不带/可选
空气过滤器：带
阀位开关：APL4(2SPDT)
阀位开关位置：顶装
制造厂：上海永龙阀门厂
备注：
提供配对法兰，垫片，紧固件
SIL2 SIL3等级认证(证书编号：No.2x190507.syvd038)

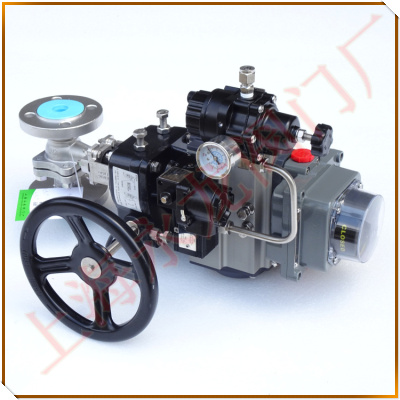

ZSHOY-40K气动切断阀 Pneumatic cut-off valve
ZSHOY-40K气动切断阀（PNEUMATIC SHUTOFF VALVE）采用浮动球全通径结构，可以有效防止压差损耗和降低流量。采用阀杆由阀腔内部装入，防吹式阀杆的设计增大了安全防护系数，阀杆采用316材质，双“D”结构连接球体和操作机构，阀杆与球体精确配合，具有承载重负荷特点。独有的蝶形弹力垫片设计，提供活动加载式，使阀杆密封可自动调整至平衡位置来适应温度的变化和日常的磨损。阀杆止推轴承和止推垫圈为为初级密封，也就是常说的倒密封，具有减少扭矩和防止咬合的作用，可调整的V形填料密封圈，在阀杆与阀壁之间产生多重密封，组合式PTFE填料3到4个环组成，具有寿命长，抗蠕变和抗冷流特性。
