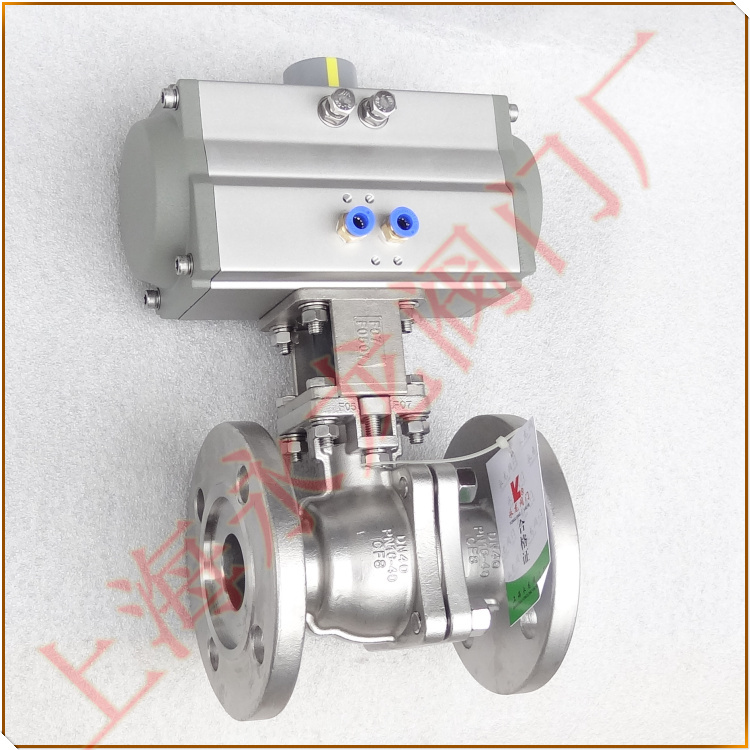

气动节流阀_气动(开关型)节流阀
别称:气动截流阀 气动关断阀 气动切断阀,气动球阀
型号:Q641F-25P FHDQ-0040-050
气动节流阀概述:
气动节流阀配套单作用/双作用角程式执行器,以压缩空气或氮气为驱动力,气源压力进入气缸推动活塞带动阀杆旋转阀芯在阀体内转动90°可以实现全开—全闭的动作。
气动(开关型)节流阀工作原理:
双作用:当气源压力进入执行器A口时推动二个活塞同时向端盖方向移动,空气从B口排出,得到一个反时针方向旋转,阀门关闭。当气源压力进入执行器B口时推动二个活塞同
得到时向气缸中间方向移动,空气从A口排出,得到一个顺时针方向旋转,阀门开启。
单作用:当气源压力进入执行器A口时推动二个活塞同时向端盖方向移动,压缩弹簧,空气从B口排出,得到一个反时针方向旋转,阀门打开。当执行器A口失去气源压力时,两端弹簧推动二个活塞向气缸中间方向移动,空气从A口排出,得到一个顺时针方向旋转,阀门关闭。
气动球阀设计标准:
设计制造 | GB/T-12237 |
法兰连接 | HG/T-20592 GB/T-9113 |
结构长度 | GB/T-12221 |
壁厚标准 | GB/T-26640 |
检验试验 | GB/T-26480 |
气动切断阀设计特点:
★ISO5211平台连接
★阀杆防飞出设计
★防静电装置
★上密封可调功能
★防火结构设计
★壳体脱腊精密铸造
气动节流阀_气动(开关型)节流阀安装及维护:
1.安装前,应用气压清理管道和阀体过流部分,以防残留铁屑和其它杂物进入阀体内腔刮伤密封圈或卡在内腔导致开关不动作。
2. 气动截流阀在关闭状态下,阀体内仍然残留部分介质,也承受着一定压力。在检修之前,要先关闭球阀前的其他阀门,开关数次,完全释放阀体内部压力。如果是电动球阀或气动球阀,则应该首先断开电源和气源。
3.气动切断阀密封及填料使用四氟(PTFE)作为密封材料,硬密封球阀密封面为金属堆焊而成。如需对管道球阀进行清洗,在拆卸时需谨慎防止损坏密封圈而泄露。
4.气动球阀拆装时,法兰上的螺栓螺母应先固定,然后将所有螺母对角均匀稍紧,最后用劲固定好。如先将个别螺母强行固定好,再固定其他螺母,法兰面之间会因受里不匀导致垫面损坏或破裂,导致阀门法兰对接出介质泄露。
5.对阀门进行清洗,使用的溶剂必须和要清洗的配件不冲突,不腐蚀。零部件一般用水清洗既可。清洗时,要彻底的清洗干净残留的灰尘,油污和其它附着物,如用清水无法清洗干净,可在不损坏阀体和零部件的前提下,针对性的用酒精等清洗剂进行清洗。 清洗完成后等清洗剂彻底挥发后再进行装配。
6.在使用过程中发现填料处有细微泄露,可以稍稍加紧阀杆压盖上面螺母,紧至泄露停止既可,不可继续拧紧。
