气动关断阀
别称:气动切断阀 气动球阀 气动节流阀 气动球阀
型号:Q641F-25P
气动关断阀概述:

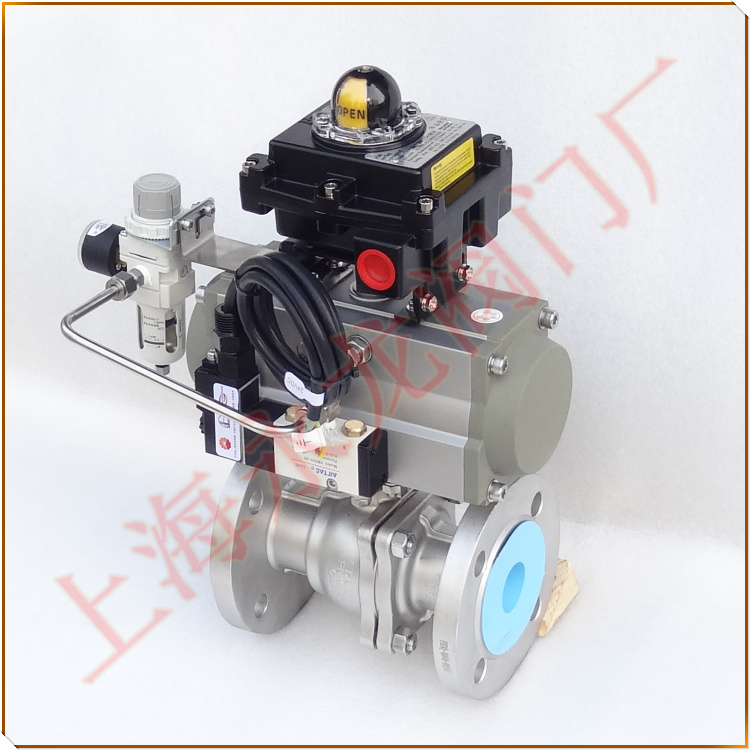

气动关断阀由WCB碳钢或CF8/304不锈钢系列防火防静电球阀与齿轮齿条式转角行程输出的气动执行器构成,以压缩空气为动力,通过活塞齿条的直线运动带动输出轴的齿轮传动阀杆90°回转,控制气动阀门的开关和调节功能。气动节流阀是实现工业管道远程自动化控制的理想装置。应用于电厂、石油、化工储罐、水处理,教学设备、消防,轻工、高压设备、食品制冷,制药、造纸,加气站,等机械设备自动控制系统中,作为远距离集中控制或就地控制的气动阀门。
气动节流阀产品优点:
下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
阀座密封性能好,采用日本大金聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
※气动球阀设计特点:
●ISO5211平台连接●阀杆防飞出设计●防静电装置●上密封可调功能●防火结构设计●壳体脱腊精密铸造
※美标设计标准:
●设计制造:API6D/608 ●法兰连接: ASME B16.5 ●结构长度: ASME B16.10 ●壁厚标准: ASME B16.34 ●检验试验:API598
※德标设计标准:
●设计制造:DIN 3357 ●法兰连接:EN 1092-1 ●结构长度:DIN 3202-F4 ●壁厚标准: ASME B16.34; ●检验试验:API 598

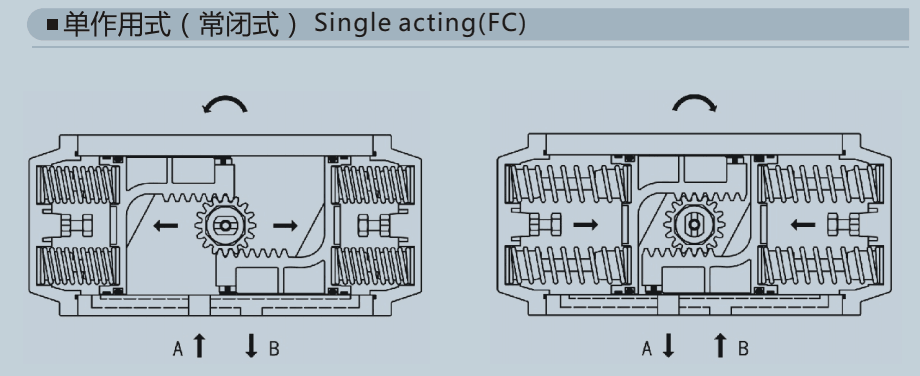

(逆时针方向)压缩空气由A孔输入,使左右活塞向相反方向运动,输出轴逆时针方向转动,打开阀门,两活塞侧面空气由B口排出。
(顺时针方向)失气或失电时,由于弹簧的作用使两活塞向中心移动,输出轴顺时针方向转动,关闭阀门,空气由A口排出。

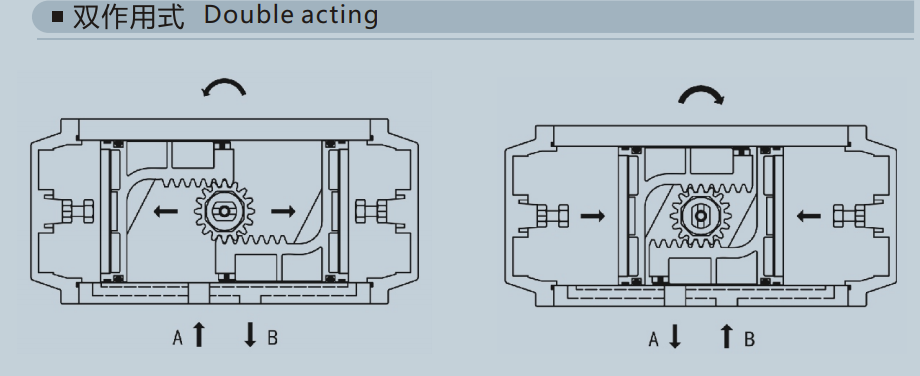

(逆时针方向)压缩空气由A孔输入,使左右活塞向相反方向运动,输出轴逆时针方向运转,两活塞侧面的空气由B口排出。
(顺时针方向)压缩空气由B孔输入,使左右活塞向中心移动,输出轴顺时针方向转动,两活塞中间的空气由A口排出。
气动球阀产品选型
1.阀体材质,公称通径、工作压力、工况介质、使用温度。
2.执行器参数:执行器形式、控制方式:开关型、调节型控制信号(4-20mA,1-5V)
3.控制作用方式(气-开式,气-关式)
4.配套附件:电磁阀线圈,行程开关,空气过滤减压阀,手轮手动装置
