H42N-25C液化气止回阀工作原理

时间:2021-12-04 23:36:48      来源:永龙阀门      阅读:0

H42N-25C液化气止回阀工作原理

   液化气止回阀属于立式止回阀,也称:液化气单向阀,液化气逆止阀 液化气背压阀。垂直安装,介质从下方往上方流动,通过管道中进口端介质的压力作用,压缩弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。液化气单向阀由于采用弹簧支撑阀芯,故采用立式安装。液化气逆止阀广泛应用于石油、化工、燃气、燃烧锅炉行业等弱腐蚀可燃性介质工况的管路上。

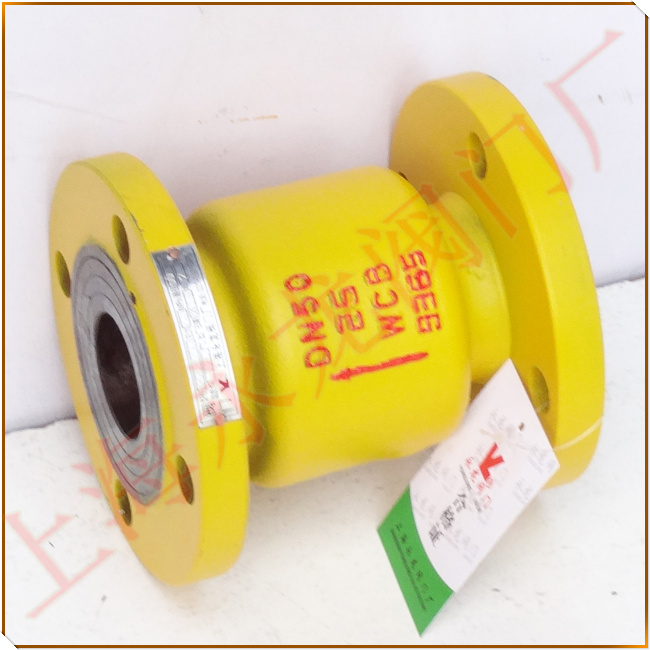

液化气立式止回阀图片

液化气立式止回阀图片-上海永龙阀门厂

液化气止回阀产品规范:

1,设计规范:GB/T12236 GB/T12235

2,结构长度:GB 12221-89

3,法兰标准:JB79-59

4,试验与检验:JB/T 9092

H42N-25C液化气止回阀工作原理:

   阀瓣上部和阀盖下部设定导向套管,平衡阀瓣固定在中心线,阀瓣通过导向管内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。在低压力管线,液化气立式止回阀安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。

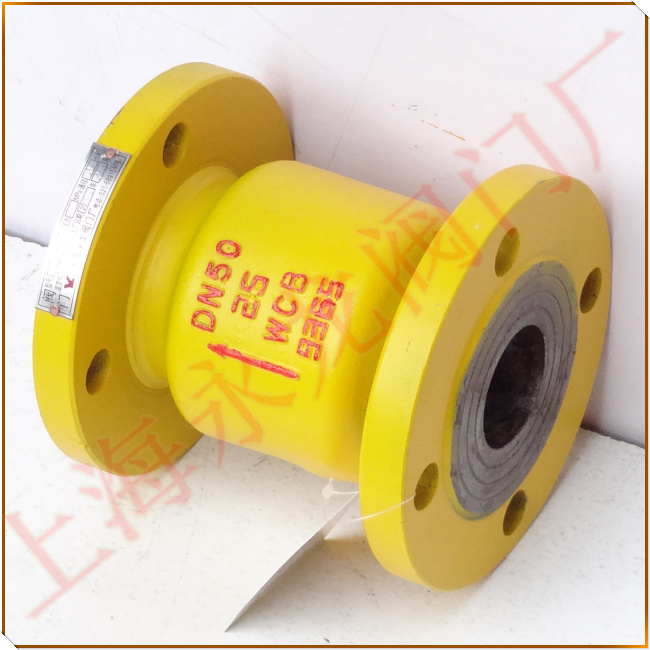

液化气立式单向阀图片

液化气立式单向阀图片-上海永龙阀门厂

   安装液化气立式止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。
