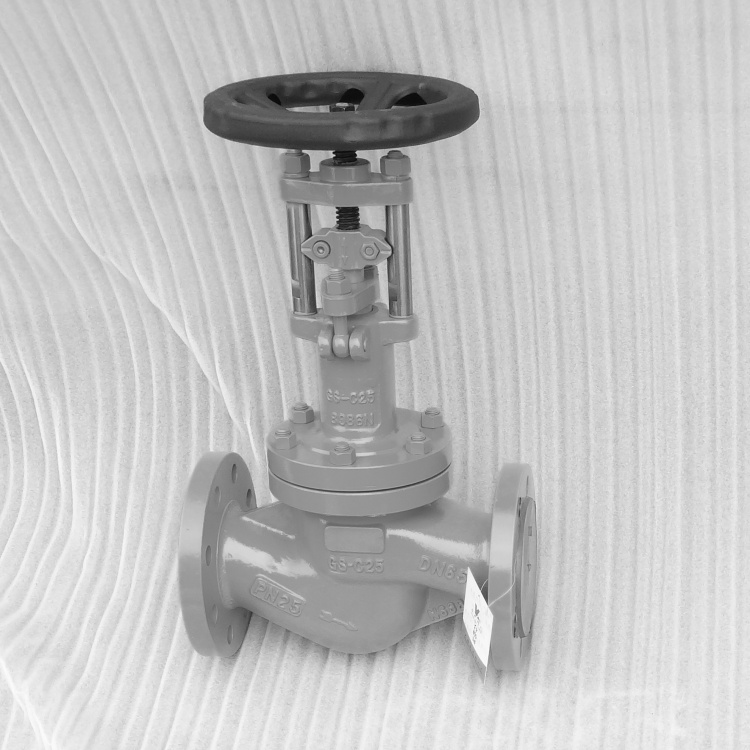

波纹管氨用截止阀

波纹管氨用截止阀

  • 阀门型号:AWJ41F-25C AWJ41F-25P
  • 通径规格:DN25~DN100
  • 结构形式:直通式
  • 阀体材质:WCB碳钢、CF8/304不锈钢
  • 公称压力:PN1.6MPa、PN2.5MPa、PN4.0MPa
  • 适用温度:-30/+120℃、-50/+120℃
  • 应用范围:液氨,液化气,燃气,油品,可燃性气体/液体
  • 产品特点:阀杆波纹管密封免维护
点击询价 021-57566219
产品详情
波纹管氨用截止阀
别称:氨用波纹管截止阀
型号:AWJ41F-25C AWJ41F-25P

波纹管氨用截止阀概述:
加长杆型波纹管氨用截止阀通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。内部采用波纹管结构,不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀瓣振动引起阀杆振动。

氨用波纹管截止阀技术参数:

公称通径:DN25~DN200
公称压力:PN16MPa~40MPa,ANSI150LB~300LB
工作温度:-29℃~+120℃ -40℃~+120℃
阀体材质:WCB/碳钢,CF8/304不锈钢
应用工况:化工,石油,电力,制药,化肥,制冷
氨用波纹管截止阀设计规范:

设计制造

GB/T 26478  API602

结构长度

GB/T 12221

连接尺寸

GB/T 12224(对焊接),ASME B16.11(承插焊),GB/T9113  HG/T 20592(法兰)

试验检验

GB/T 9092

压力温度

GB/T 9131

氦质谱检漏

API602

产品优点:
①,阀体采用德国覆膜砂铸造技术,大大提高阀体表面光洁度及机械性能,减少气孔、砂眼、裂纹的出现,增强铸件的抗拉强度。
②,根据工况需要,可以提供其他阀瓣设计(节流阀瓣,调节阀瓣,截止止回阀瓣等)。
③,倒密封设计在打开位置带有行程限制器和波纹管抗振动设备。
④,波纹管防护型空间设计:波纹管被密封在密闭的空间里,不受介质、压力、温度的影响。
⑤,波纹管:加长、多重壁、抗扭转、长寿命波纹管,完全刷新普通国产波纹管的启闭寿命,最高可达10000次。
⑥,双节阀杆设计:双节阀杆设计和阀杆与波纹管抗扭矩结合装置,解决了阀杆耐磨或耐腐蚀的单一选择。
⑦,360度自由转盘:它可以清洗杂质、也可以携带流体,使阀座不同的表面闭合,同时,它不发送振动到阀杆。
法兰连接尺寸可参照【阀门知识】里面:PN4.0MPa氨用截止阀法兰连接尺寸表上海氨阀:PN2.5MPa液氨截止阀连接尺寸明细表
