截止阀结构VS闸阀结构
时间：2021-06-10 22:15:41 来源：永龙阀门 阅读：0次
截止阀结构VS闸阀结构
截止阀、闸阀在各种管路系统中不可或缺的控制部件，不论是在外观、结构甚至是功能用途上都有差别。但截止阀和闸阀在外形上有一些相似之处，同时都具有在管路中做截断用的功能。

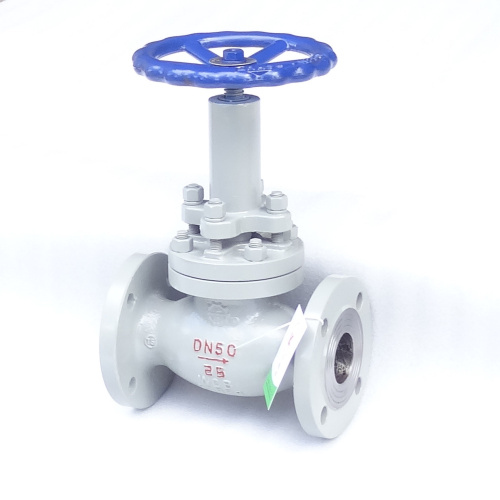

截止阀结构：
截止阀在做开启关闭时，是上升阀杆式的，也就是说转动手轮，手轮会跟着阀杆一起做旋转和升降运动。而闸阀是转动手轮，使阀杆做升降运动，手轮本身位置不变。
截止阀的阀板运动行程要小得多，并且截止阀的阀板可以在运动中停在某一处，做流量调节使用。而闸阀是只能做截断使用，没有其他功能。
截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反

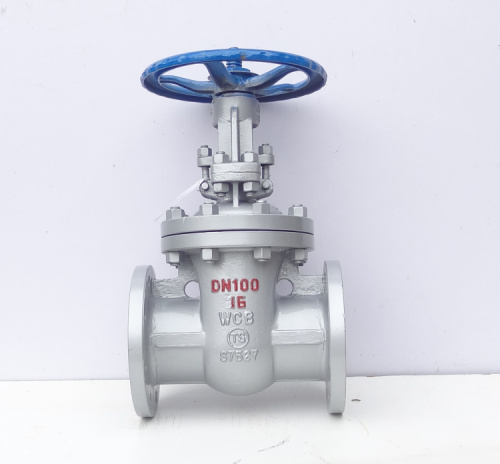

闸阀结构：
闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。
闸阀的结构会比截止阀从外形来看，同口径情况下，闸阀要比截止阀高，截止阀要比闸阀长。另外，闸阀还有明杆和暗杆之分，截止阀同样也有，只不过暗杆截止阀市场比较少用。
闸阀流向两个方向效果都一样，安装没有进出口方向的要求，介质可以双向流通。闸阀因为只能全开和全关，它在完全打开时，阀体通道内的介质流动阻力几乎为0，所以闸阀的启闭会非常省力，但闸板距离密封面距离远，启闭时间长。
