波纹管氨气截止阀

波纹管氨气截止阀

简介:波纹管氨气截止阀又称氨气波纹管截止阀,适用于石油、化工、制药、化肥、电力,燃气,氨等行业的各种工况可燃气体/液体介质管路上,用于切断或接通管路作业的波纹管截止阀。

点击询价 021-57566219
产品详情

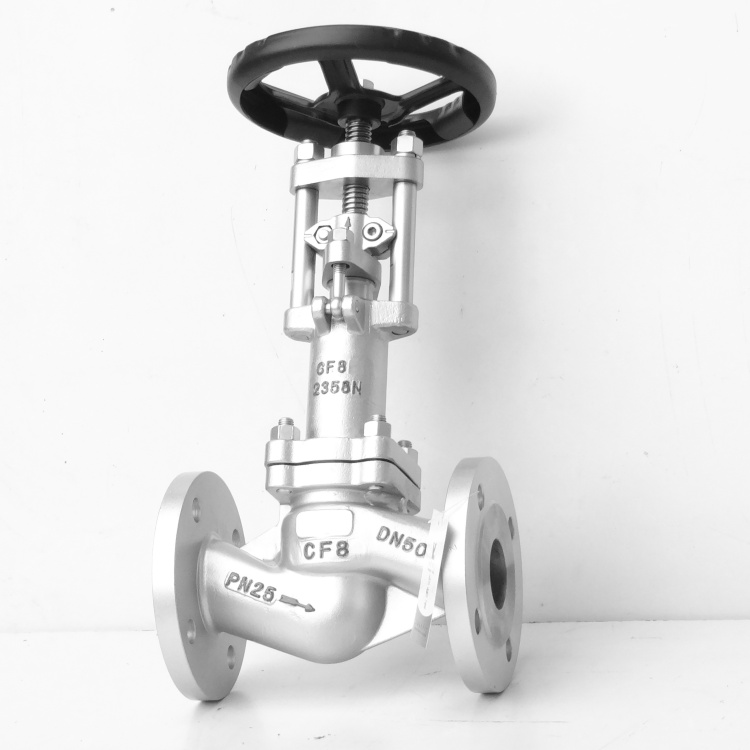

波纹管氨气截止阀
别称:氨气波纹管截止阀,氨气截止阀,氨气专用截止阀
型号:AWJ41F-25C    代号:J05-G0025-500066 J05-G0025-500067
波纹管氨气截止阀简介:
波纹管氨气截止阀是针对液氨,氨气介质输送的特殊要求,并结合国内阀门应用的实际情况,采用新颖的密封形式和可靠的双重密封结构设计而成。氨气波纹管截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨介质管道的传送,满足长期可靠使用的要求。

氨气波纹管截止阀设计规范:

设计制造

GB/T 26478  API602

结构长度

GB/T 12221

连接尺寸

GB/T 12224(对焊接),ASME B16.11(承插焊),GB/T9113  HG/T 20592(法兰)

试验检验

GB/T 9092

压力温度

GB/T 9131

氦质谱检漏

API602


波纹管截止阀特点:
●波纹管密封的关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和阀杆之间形成一个保护屏障,确保阀杆零泄漏。
●合理的填料函设计,采用编结石墨、柔性石墨填料加两端填料垫的组合,确保阀门无外泄漏,符合环保要求。
●阀杆倒密封设计可在特殊情况下方便换装填料。
●阀座密封面堆焊硬质合金或采用平面密封加载PTFE,保证长时间工作安全可靠。
●手动开关部件采用推力轴承的结构,使阀门开启迅速,关闭轻松方便。
氨气专用截止阀融合倒密封式阀门和波纹管阀门的技术优点于一身,介质压力越高,中道所受到向上的推力越大,中道密封效果越好,不会发生阀杆泄漏的问题。具有波纹管阀门的三重密封设计(波纹管密封、阀杆填料密封及阀杆倒密封),当波纹管密失效时,阀杆填料也会避免泄漏,即使填料发生泄漏,阀杆倒关在全开时也能阻止泄漏及时更换填料,并符合国际密封标准。

法兰连接尺寸可参照【阀门知识】里面:PN4.0MPa氨用截止阀法兰连接尺寸表上海氨阀:PN2.5MPa液氨截止阀连接尺寸明细表
