低温紧急切断阀

低温紧急切断阀

  • 阀门型号:DJ661F-40P、DJ641F-40P
  • 通径规格:DN25~DN100
  • 结构形式:常闭式,常开式
  • 阀体材质:CF8/304不锈钢
  • 公称压力:PN1.6MPa、PN2.5MPa、PN4.0MPa
  • 适用温度:-196℃/+80℃
  • 应用范围:液氮,液氧,液氩,制冷剂,石油液化气
  • 产品特点:带高温熔断装置
点击询价 021-57566219
产品详情
DJ661F-40P低温紧急切断阀_LNG低温阀门生产厂家
别称:气动低温紧急切断阀 低温气动紧急切断阀
型号:DJ661F-40P/焊接   DJ641F-40P/法兰
低温紧急切断阀概述:

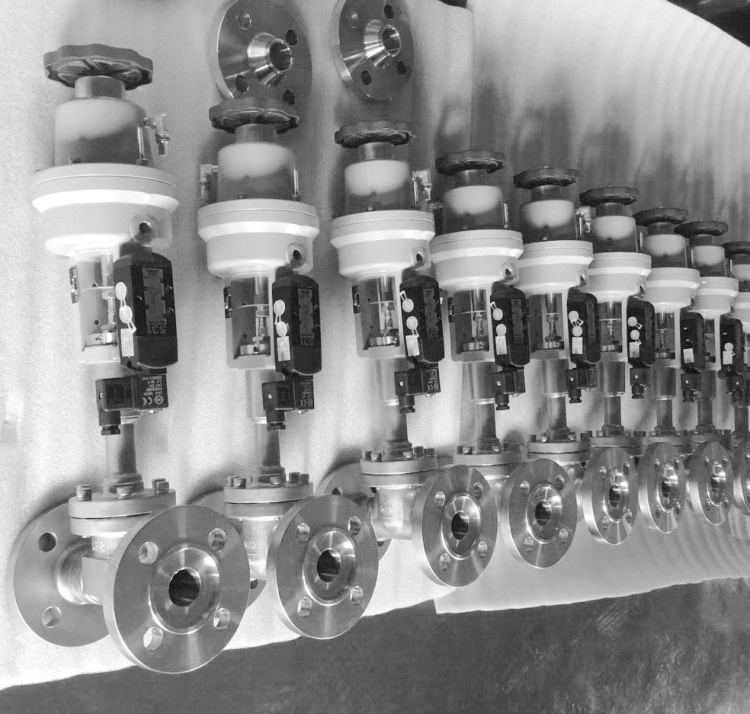

DJ641F-40P低温紧急切断阀由长颈低温截止阀与铝合金单作用弹簧直程式执行器、手动手轮组成。在气源压力进入气缸下腔压缩弹簧力推动活塞上升带动阀瓣离位切断阀开启,释放排空气缸气源压力, 弹簧力推动阀杆向下运动关闭。气缸下腔装有(易熔合金塞),在工况环境出现异常高温(75±5℃)时,易熔合金软化熔解,气源压力从排气孔排出泄压,气缸上腔的弹簧力展开,活塞在弹簧的作用力下推动阀瓣向下运动,低温切断阀关闭。产品适用于低温贮槽、槽车和罐车上流通和切断介质的气动阀门。
低温气动紧急切断阀产品特点:
紧急切断阀为常闭式结构,需有气源压力推动活塞上升才能开启,在气源压力不足或低于弹簧力阀门自行关闭,(易熔合金塞)的设计有效防止在作业状态出现火情高温能够自动泄压关闭作用,起到保护设备安全措施的标准。
低温安全切断阀技术参数:

公称压力 2.5~4.0Mpa  阀体、阀盖   CF8   阀瓣密封件 PCTFE
公称通径 20~100    阀瓣、阀杆   S30408 气缸、支架 铝合金
设计温度  -196℃~+80℃ 介质流向 由阀瓣上面向下流
适用介质  LNG、LO2、LN2、LAr、CO2、LC2H4 气源压力 0.3~0.6MPa
连接方式 对焊,法兰 切断温度 70±5℃
气动低温切断阀工作原理:
⒈常闭型(通用型型):气缸进入气源压力时,活塞上升带动阀杆开启阀门,关闭时释放气缸内气体,活塞在弹簧的作用下带动阀杆与阀瓣向下运动,密封件压紧阀座,阀门关闭.
⒉气动操作时,当阀门的周围环境温度达到易熔金属熔化温度时(易熔塞在70℃士5'C应熔化),易熔塞内部的易熔金属就会熔化,气缸内的工作压力会自动排放,活塞在弹簧的作用下带动阀杆关闭阀门。
⒊常开型:气缸进入气源压力时,活塞下降带动阀杆关闭阀门,开启时释放气缸内气体,活塞在弹簧的作用下带动阀杆与阀瓣向上运动阀门开启。(特别注意:在气动关闭后,必须关闭前方的手动阀门或者用自身阀体上面的手轮关闭,防止气源不足或没有气源阀门自动开启)
低温气动切断阀手轮作业:

⒈手动操作时:对于常闭型,逆时针旋转手轮即可打开阀门;常开型为顺时针旋转手轮即可关闭阀;
⒉气动操作时,应顺时针转动顶部手轮使开启指示器处于最低点(即看不见开关指示器下方坐标的红漆部分);对于常开型紧急切断阀,应逆时针旋至最高点;
⒊注意如果用顶部手轮手动使阀门处干开启状态(即能看见开关指示器下方坐标的红漆部分),即使排放了气动头内的操作空气也不能使阀门全闭!在不使用手动操作时,必须看不见开关指示器下方的红漆部分上!
⒋对于常开型低温切断阀,如果顶部手轮处于最低点(此时阀门处于关闭状态),即使排放了气体阀门也不能打开。
低温紧急切断阀安全维护:
⒈管道介质的实际使用压力不得高于阀体注明的应用压力。
⒉气源压力不得高于0.7MPa,防止气缸承受不足压力而损坏。
⒊(易熔合金塞)不得自行拆除或用堵头代替。
⒋只有在气动压力低于规定值而无法开启阀门时才允许短时间使用手动操作.且操作人员应在场监护井应尽快提高气源压力.恢复气动操作状态!

气动低温切断阀法兰连接尺寸数据表请查看低温阀门栏目:低温切断阀
