氨用截止阀工作原理与氨用节流阀结构说明

时间:2018-10-28      来源:永龙阀门      阅读:
氨用截止阀工作原理与氨用节流阀结构说明
氨用截止阀和氨用节流阀是同类阀门,不同的是阀瓣结构形式,氨用截止阀的阀瓣为平面,只做开关作用,氨用节流阀的阀瓣为锥面形式,可调节流量的大小。

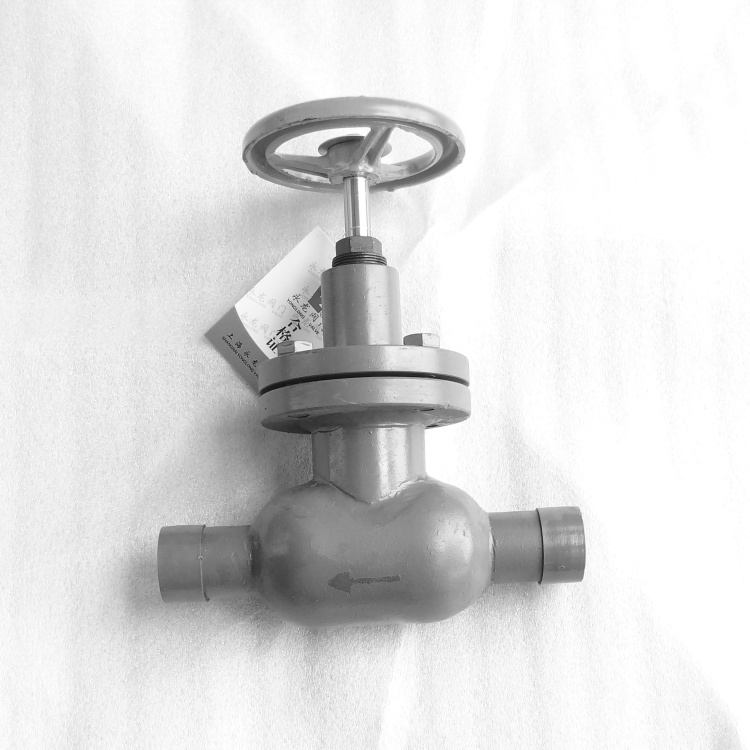

氨用截止阀工作原理:
1按顺时针方向旋转手轮,阀杆带动阀瓣(启闭件)下降,直至阀瓣下端之密封环与阀体阀座密封面紧密贴合,从而将通路切断,达到关闭状态。
2按逆时针方向旋转手轮,阀杆带动阀瓣上升,通路随即开通,直至阀杆之上密封锥面与阀盖下端之密封线贴合,即达到全部开启状态。

氨用节流阀结构说明:
节流阀:由关闭状态开始,按逆时针方向旋转手轮,通路随即开通,此时流量最小,随着手轮转动,阀瓣逐渐上升,流量亦逐渐增大,直至全部开启。反之,则流量逐渐减小,直至通路关闭。
当阀门达到全启状态,上密封阻止介质向填料函处渗透的作用。此结构可有效避免填料长期受到系统压力,还能起到不停机更换填料的功能。
工作介质在阀体内是有阀瓣下方向阀瓣上方流动。
阀杆端部与阀瓣采用活络自定心连接,保证密封面能正确密贴,达到密封效果。
