气开式切断阀工作原理_Cut-off valve _永龙制造

时间:2018-10-29 17:14:05      来源:永龙阀门      阅读:0
气开式切断阀工作原理_Cut-off valve_永龙制造
QDQ421F切断阀系列属于常闭式结构气动阀门,直程式单作用活塞弹簧气缸,形式为高近低出设计,把止回阀与安全阀的功能聚集在一起,气缸设置高温熔断塞,有效防止温度自动泄压关闭功能,是石油,化工,油品,燃气储罐的防火安全设备部件之一。气动切断阀是利用压缩空气来驱动的阀门,由气动活塞式执行器与球阀或截止阀组成。气动开关阀在管道中可任意位置安装,只需要用气动执行器连接气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。气开式切断阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如液氨,燃气,液化气氧气、过氧化氢、甲烷和乙烯等。

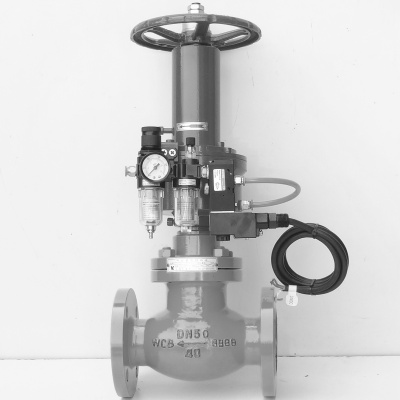

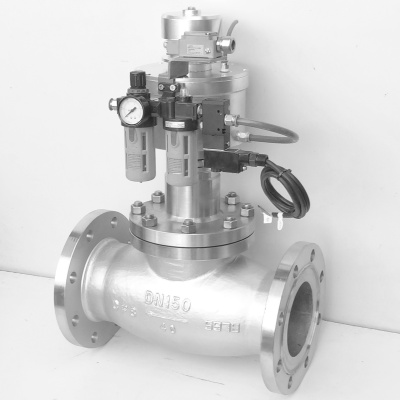

气动式切断阀                                                                                              ●气动型切断阀

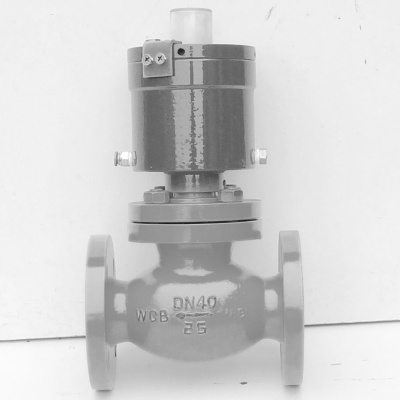

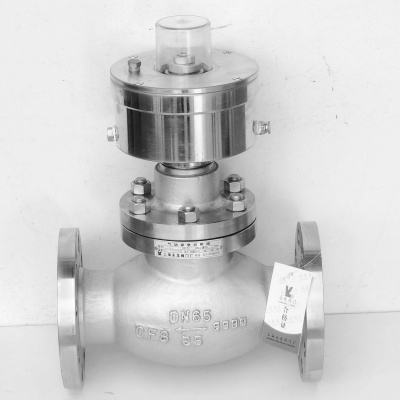

储罐切断阀                                                                                                             ●氨站切断阀

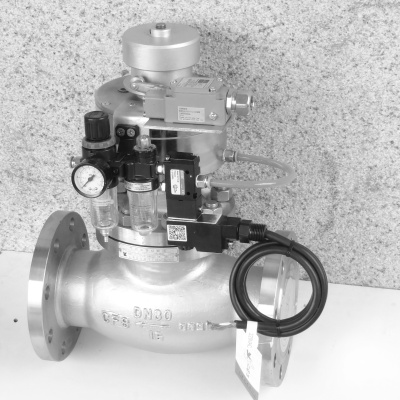

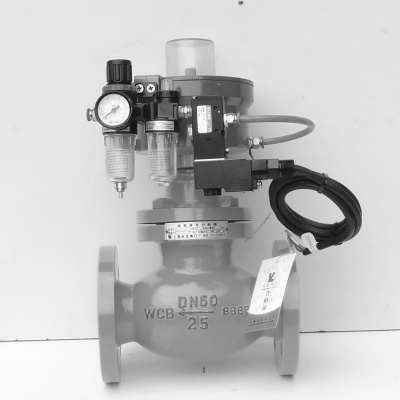

常闭式切断阀                                                                                                      ●加气站切断阀
QDQ气开式切断阀工作原理:
阀门平常处在关闭状态,与压缩空气或氮气储罐配套使用,在装泄作业时,通过0.4~0.5MPa气源压力进入气缸下腔,压缩弹簧力,推动活塞上升,阀门开启,排空气源压力,阀门关闭。
保管、安装及使用的注意事项:
1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内.<DN100口径以上尽量采用水平安装,以免影响阀门使用寿命》
4、安装时应注意介质流向阀体标定箭头方向。
5、阀门超过六个月没使用时,需要重新试验方可安装。
