衬氟气动调节阀

衬氟气动调节阀

  • 阀门型号:ZMAPF46-16 ZJHPF46-16
  • 通径规格:DN15~DN150
  • 结构形式:常闭式,常开式
  • 阀体材质:碳钢衬氟
  • 公称压力:PN1.6MPa
  • 适用温度:-30/+80℃
  • 应用范围:酸碱,腐蚀性气体/液体
  • 产品特点:带定位器
点击询价 021-57566219
产品详情

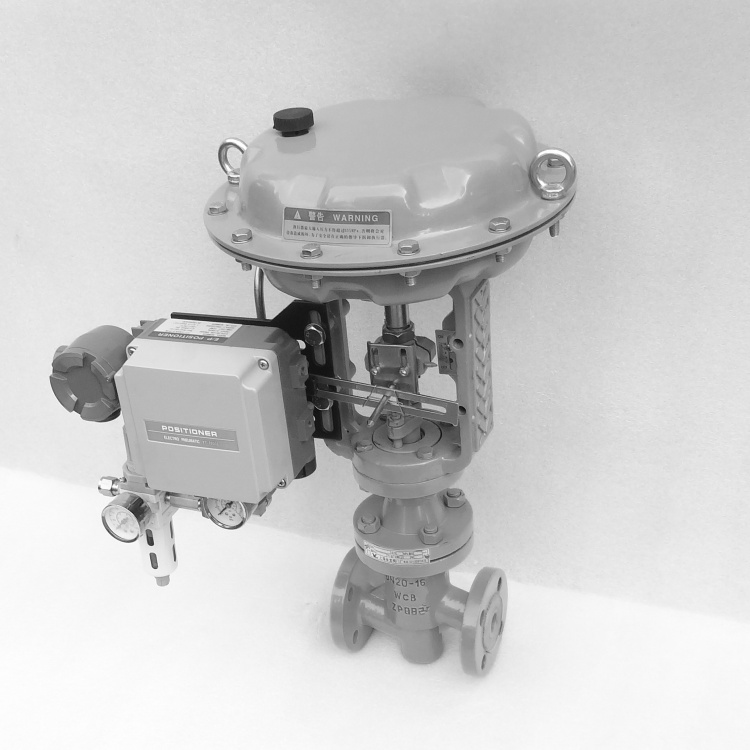

衬氟气动调节阀 Pneumatic control valve
别称:气动薄膜衬氟调节阀 薄膜式气动衬氟调节阀 气动衬氟调节阀 薄膜衬氟单座气动调节阀
型号:
ZMAPF46-16 ZJHPF46-16
气动衬氟调节阀描述:
ZJHPF46-16衬氟气动调节阀是一种防腐蚀气动直通单座调节阀,与流体介质接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发介质等气体、液体的控制。

气动调节阀(Pneumatic control valve)选型
公称通径:DN15、20、25、32、40、50、65、80、100、125、150mm
公称压力:PN 1.6MPa
阀体类型:直通式
阀盖形式:标准型、波纹管式
泄漏等级:软密封(ASME B16.104 Ⅵ)
使用温度:
﹣20~+120℃(衬F46)
﹣20~+150℃(衬PFA)
气动衬氟调节阀技术参数:

阀芯型式

单座柱塞型阀芯

流量特性:

等百分比特性和线性特性

波纹管材料

聚四氟乙烯{ F46)

阀体材质

WCB/碳钢衬氟,CF8/304不锈钢衬氟

适用压力

1.6MPa

连接法兰

RF/突面

薄膜衬氟单座气动调节阀附件选择:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
多弹簧薄膜执行机构:
多弹簧膜执行机构是一种采用多弹簧结构,体积小、重量轻、性能高,输出力大的直行程气动游膜执行机构,多弹簧膜执行机构,它把气动调节仪表的输出压力转换成推杆位移的变化,因此,只要它与调节阀的阀体部分相应连接就可把阀芯移到与输入信号相对应的位置。该执行机构与本公司的定位器配台使用可实现高精度的位置控制。
多弹簧薄膜执行机构作用形式

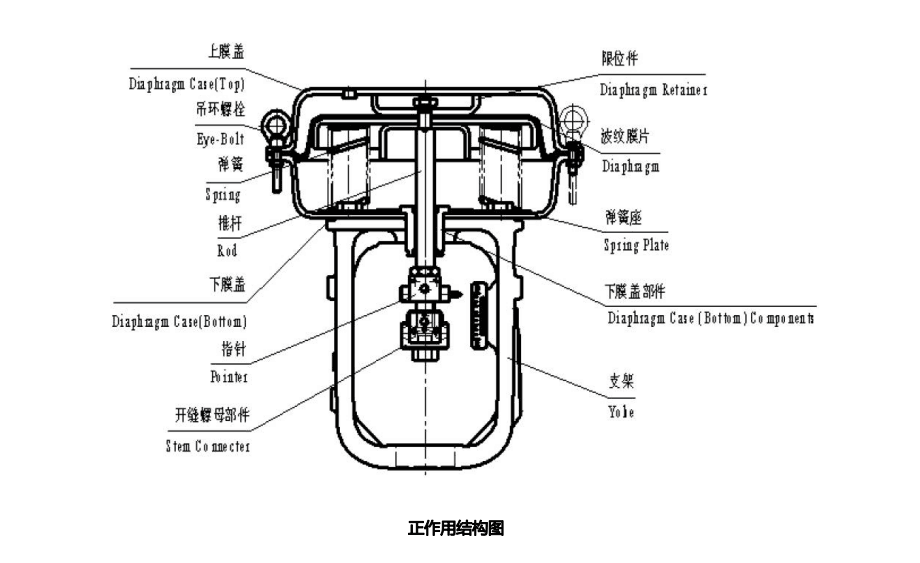

正作用:薄膜气室供气压力增加,执行机构推杆向下运动

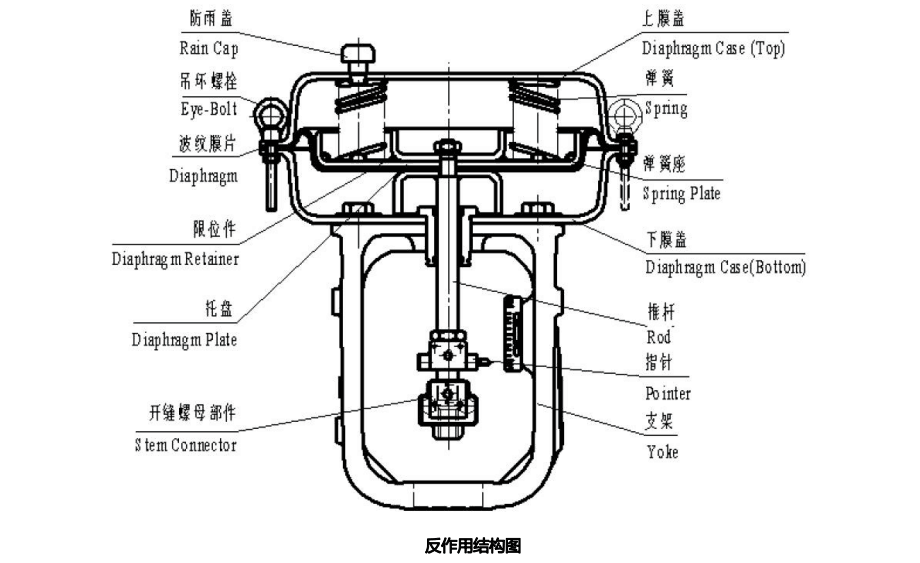

反作用:薄膜气室供气压力增加,执行机构推杆向上运动

衬氟气动调节阀结构形式:
气动调节阀由气动薄膜执行机构与调节阀二部分组成。气动薄膜调节阀主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。
气动衬氟调节阀的工作原理:
气动薄膜调节阀的动作是调节器来信号压力,输入气动执行机构的气室中,产生推力,通过连接推杆推动阀芯,产生相应位移—即行程,阀芯位置的变化使阀的流通截面积发生变化,从而达到调节介质流量的目的。
液氯气动调节阀●氯气气动调节阀♀上海气动调节阀制造有限公司,苛刻工况自动化控制阀技术服务与制造集成提供商,长期供应衬氟气动调节阀,气动衬氟调节阀,产品采用衬氟截止阀形式配套薄膜式气缸及定位器,适用在液氯,氯气,强腐蚀介质的工况。
