低温气动紧急切断阀
别称：气动低温紧急切断阀
型号：DJ661F-16/40P DJ641F-16/40P

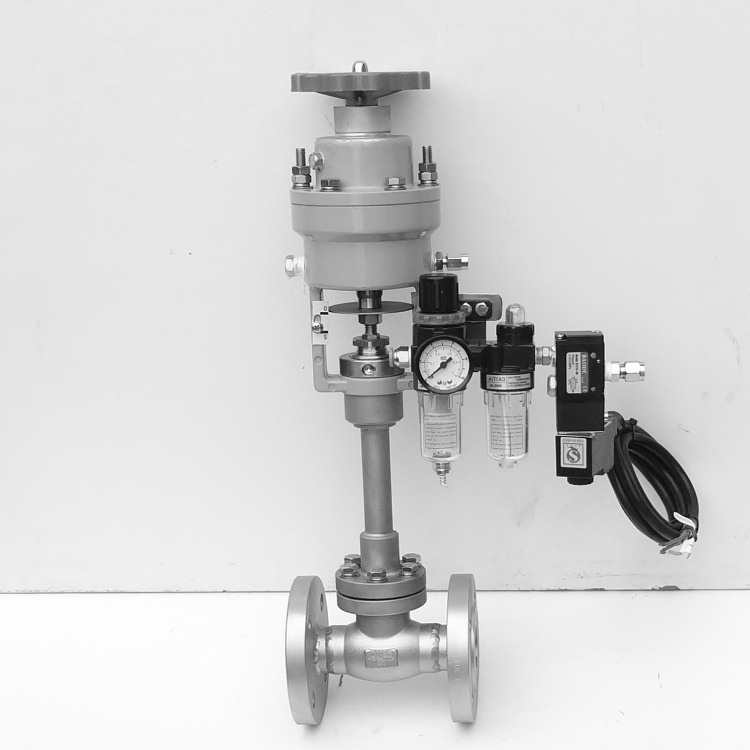

低温气动紧急切断阀由手柄、弹簧、活塞、气缸、易熔塞、仪表风进口、行程螺母、行程指示盘、阀杆、芯、阀体等组成，阀瓣密封形式为为平面软密封，适用于低温贮槽、槽车和低温液体罐式集装箱上切断流通介质,特别是在出现火情危害时能及时切断介质,广泛用于LNG及其它低温介质。
别称：气动低温紧急切断阀
型号：DJ661F-16/40P DJ641F-16/40P
低温气动紧急切断阀由手柄、弹簧、活塞、气缸、易熔塞、仪表风进口、行程螺母、行程指示盘、阀杆、芯、阀体等组成，阀瓣密封形式为为平面软密封，适用于低温贮槽、槽车和低温液体罐式集装箱上切断流通介质,特别是在出现火情危害时能及时切断介质,广泛用于LNG及其它低温介质。
设计制造技术规范:GB12224-2005,GB/T8864-2004,GB/T24918-2010,JB/T7749-95,CTK720-2003。
低温气动紧急切断阀主要性能参数：
| 产品型号 | 结构型式 | 公称压力范围 | 公称通径范围 | 连接方式 |
| DJ661F | 气动直通式 | 1.6～4.0MPa | DN25～100 | 焊接，法兰 |
| 适用介质 | LNG等 | |||
| 使用温度 | ﹣196℃～75±5℃ | |||
| 紧急切断温度 | 75±5℃ | |||
| 紧急关闭时间 | ≥3S | |||
| 气缸气源压力 | 0.4～0.6MPa | |||
| 空载启动气缸压力 | 0.4MPa | |||
| 阀体材质 | CF8/304不锈钢 | |||
气动低温紧急切断阀工作原理：
1.LG液体由右侧进入,由于弹簧的作用,阀门处于关闭状态,液体停止流动。(此时,使阀芯贴在阀座上密封的力,对两种阀门来说是不同的,对成空低压气动阀,除了弹簧压力,密封力主要来自右侧进入的较高压力的Lx与左侧较低压力的LG作用在阀芯上的合力,两个力都是向下的,其中液体的合力起主要作用,弹簧力较小。)
2.当旋动手柄,或者向仪表风入口通入0.4～0.6MPa的压缩空气时,活塞向上移动,带动阀杆、阀芯向上运动,阀口打开。液体开始流动,从右向左通过阀门。(阀门打开后,阀芯受力发生了变化。由于阀门打开后,左侧流出的液体压力升高,与入口压力一致,因此液体对阀芯的合力由关闭时的向下且较大变为向上较小。)
3.旋转手轮,或者切断气源,活塞向下运动,带动阀杆、阀芯向下运动,阀口关闭。(此时弹簧力的大小起决定性作用,对阀门而言,阀芯两侧压力同,液压力向上,只有弹簧力大于液压力,且满足比压,才能可靠密封。)
2.当旋动手柄,或者向仪表风入口通入0.4～0.6MPa的压缩空气时,活塞向上移动,带动阀杆、阀芯向上运动,阀口打开。液体开始流动,从右向左通过阀门。(阀门打开后,阀芯受力发生了变化。由于阀门打开后,左侧流出的液体压力升高,与入口压力一致,因此液体对阀芯的合力由关闭时的向下且较大变为向上较小。)
3.旋转手轮,或者切断气源,活塞向下运动,带动阀杆、阀芯向下运动,阀口关闭。(此时弹簧力的大小起决定性作用,对阀门而言,阀芯两侧压力同,液压力向上,只有弹簧力大于液压力,且满足比压,才能可靠密封。)
气动低温切断阀安装使用维护说明：
1,阀门储存、运输应对阀门做充分的保护,防止擦碰、杂质的进入。
2,阀门安装时阀体上的箭头方向应与流程图保持一致。问时,在焊接时,也要有充分的防护措施,避免杂质的进入:对焊接温度、速度等也要进行控制，避免高温使阀口变形:保持阀门呈全开启状态,否则会损伤密封副,影响密封性能。
3，管道安装好后,应将管内焊渣,油污、残存物吹除干净。
4，在有仪表气源使用过程中,应将阀门的手柄处于空档状态,即手轮能轻松转动。当用手轮打开阀门时,阀门不能实现紧急切断功能。
5.根据配管或安装位置的需要,易熔塞接口和气源接口可互换。
