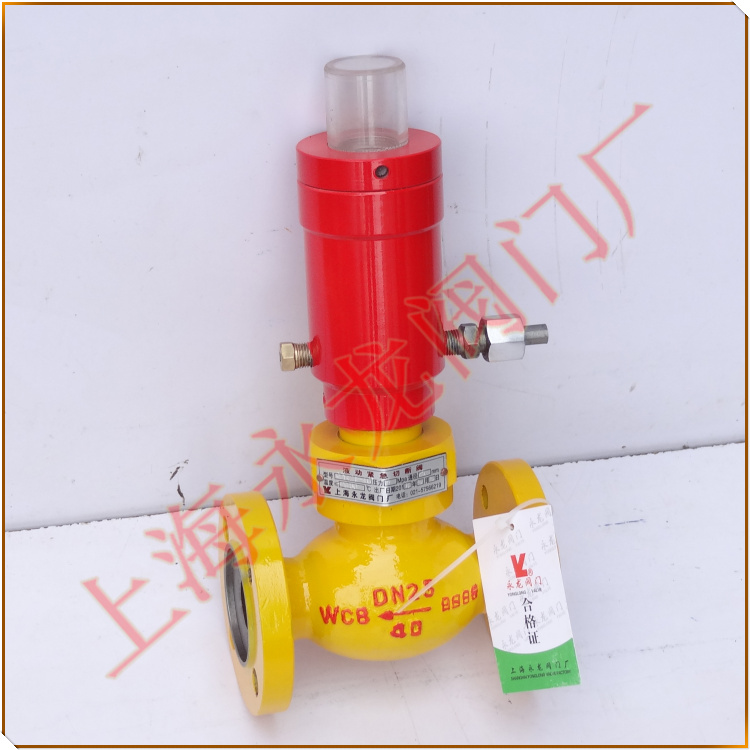

氨用切断阀(液动式) 氨用液压紧急切断阀
别称:液氨切断阀 氨气切断阀 站用切断阀 液动切断阀 液压切断阀
型号:QDY421F-25/40C QDY421F-25/40P
氨用切断阀(液动式)是一种储罐或氨站的安全保护阀门,安装在液化石油气储罐站,液相与气相管路上,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启与关闭,以便在管道或储罐上发生大量泄漏甚至起火时快速气动使气源卸压,或高温≤70±50℃时易熔合金熔化,而油缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。
液动紧急切断阀技术参数:
公称压力MPa | 2.5 | 4.0 |
壳体试验压力MPa | 3.75 | 6.0 |
密封试验压力MPa | 2.75 | 4.4 |
适用温度 | -40℃~+150℃ | |
适用介质 | 氨、液氨、液化气、制冷剂等 | |
法兰标准 | GB/T9113-2000 | |
制造标准 | JB/T9092-1999 | |
紧急切断时间 | ≤5~10秒 | |
易熔塞熔融温度 | 75±5℃ | |
油缸适用介质 | 合成锭子油、变压器油 | |
油缸压力MPa | 4.0~6.0 |
液动切断阀工作原理和结构说明:
当油泵给压时,先导阀开启,通过于阀瓣之间的导槽是进口卸压,以减少启闭力,使切断阀开启省力而迅速,当油泵卸压时液动切断阀自动关闭。
油缸执行器设有易熔塞自动切断装置,当环境温度达到70±5℃时易熔合金熔化,气缸卸压,使安全切断阀自动关闭。
阀座采用聚四氟乙烯PTFE密封面,密封性良好。
液压切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸O型圈。
内部主要运动部件均采用含铬不锈钢,耐腐蚀性良好。
紧急切断阀外形尺寸和连接尺寸:单位:mm
公称通径 DN | PN2.5MPa | |||||||
L/阀门长度 | D/法兰外径 | D1/中心孔距 | D2/法兰接触面 | b/法兰厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手轮外径 | |
15 | 130 | 95 | 65 | 45 | 16 | 4-∅14 | 218 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 4-∅14 | 258 | 140 |
25 | 160 | 115 | 85 | 65 | 16 | 4-∅14 | 275 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 4-∅18 | 280 | 180 |
40 | 200 | 145 | 110 | 85 | 18 | 4-∅18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 18 | 8-∅18 | 375 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 400 | 280 |
100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 415 | 320 |
125 | 400 | 270 | 220 | 188 | 28 | 8-∅25 | 460 | 360 |
150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 510 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 12-∅25 | 710 | 400 |
250 | 730 | 425 | 370 | 332 | 36 | 12-∅30 | 786 | 450 |
切断阀使用、保管注意事项
阀门在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应
经常检查,消除污垢,并在加工面上涂防锈油防止锈蚀。
安装前应将本阀清洗干净,将各螺丝连接处拧紧。
本阀采用止回阀原理,只能单向截断,安装时必需注意阀门流向道标志,并将要保护本阀的各部件的清洁防止锈蚀。
