H76J-16Q蝶式衬胶止回阀工作原理

时间:2022-01-05 22:59:35      来源:永龙阀门      阅读:0

H76J-16Q蝶式衬胶止回阀工作原理

  蝶式衬胶止回阀也称衬胶对夹式止回阀,对夹式衬胶止回阀,两个阀瓣绕中间阀轴旋转,如同两扇推拉门,同时装有弹簧,助推两个阀瓣向阀门关闭的方向运动,蝶式衬胶止回阀依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流和水产生锤效应,衬胶蝶式止回阀结构简单,只能安装在水平管道上,而且密封性比较差,使用中对其密封性要求也不高。

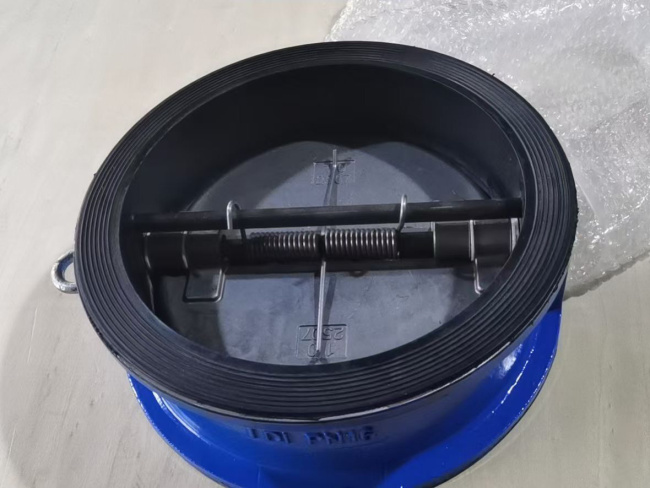

蝶形衬胶对夹式止回阀

蝶形衬胶对夹式止回阀-上海永龙阀门厂

   H76J-16Q蝶式衬胶止回阀主要作用是防止介质倒流、防止泵及驱动电动机反转而损坏设备的装置,这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。对夹衬胶蝶式双瓣止回阀适用于化工、工业、电力、给水、排水管网上,结构长度比旋启式止回阀短,安装比较方便。

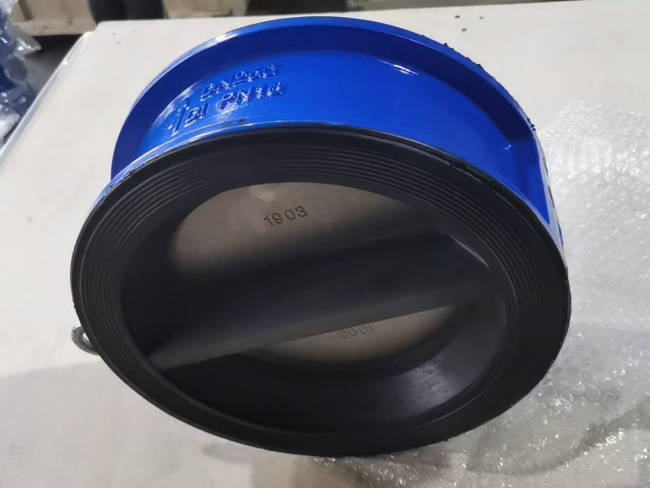

对夹式蝶形衬胶止回阀

对夹式蝶形衬胶止回阀-上海永龙阀门厂

H76J-16Q蝶式衬胶止回阀工作原理:

   蝶型双瓣式止回阀由阀体、阀瓣、阀杆及压力弹簧等零件组成,阀瓣可以全部用金属制成,也可以在金属外包裹橡胶,这取决于使用性能的要求,采用对夹连接方式。 当介质正向流动时,介质压力克服扭转弹簧弹力,阀瓣旋转打开,在进向停止运转,当介质反向流动时,阀瓣在反向介质的压力和扭转弹簧弹力的共同作用下关闭。由于阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,阀瓣关闭行程短,并且有弹簧加载,可显著减少水锤现象。
