CS19H热动力式蒸汽疏水器工作原理

时间:2022-01-06 12:49:53      来源:永龙阀门      阅读:0

CS19H热动力式蒸汽疏水器工作原理

   CS19H热动力式蒸汽疏水器内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。

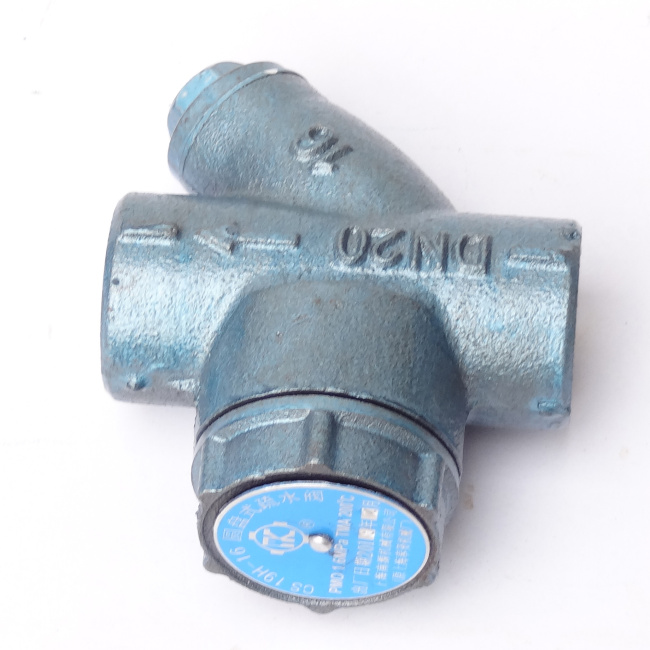

CS19H-16圆盘式疏水阀

CS19H-16圆盘式疏水阀-上海南源机械有限公司

CS19H热动力式蒸汽疏水器工作原理:

1,热动力式蒸汽疏水阀主要构件是一个扁圆的金属压盖,依靠热力学和动力学两种原理进行工作。

2,当冷凝水进入通道时,压盖处于打开状态,水蒸气进入置换冷凝水,压盖上下的压力相等。压盖上方受力面大于下方,受力大一些,金属压盖落下。

3,压盖如果牢固密封,蒸汽堵在里面,再进入冷凝水,蒸汽就会变成冷凝水,盖子上的压力变小,盖子打开,冷凝水流出。

4,压盖上下面光滑密封性好,阀盖顶部设个小突起,以防止压盖被吸在顶部不能落下,密封面不耐杂质,如存在杂质则易损伤密封面,降低密封性,甚至使疏水阀丧失作用。

5,CS19H热动力式蒸汽疏水器也同样只适用于水平安装的场合,必须在离设备的凝水管道上就近低位安装,以确保真正实现其走水不走气的功能。

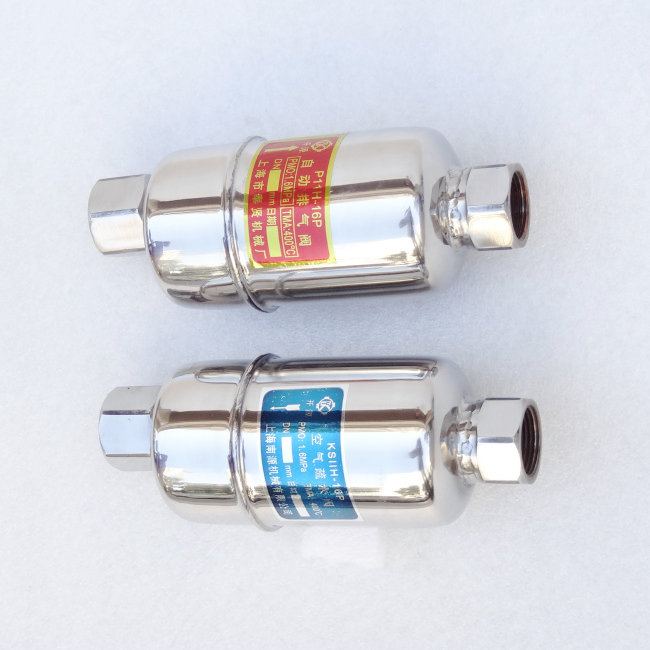

KS11H-16P空气疏水阀

KS11H-16P空气疏水阀-上海南源机械有限公司

   热动力式蒸汽疏水器也称:热动力式蒸汽疏水阀,在启动阶段,由于压力的作用,碟片被顶起,冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

开源牌疏水阀系列:P11H-16P自动排气阀-P11H-40P自动排气阀-KS11H-16P空气疏水阀-CS19H-16热动力圆盘式疏水阀
