上海氨阀:PN2.5MPa液氨截止阀连接尺寸明细表

时间:2018-10-05      来源:永龙阀门      阅读:
上海氨阀:PN2.5MPa液氨截止阀连接尺寸明细表
永龙氨用截止阀结构借鉴美国自密封截止阀和日本倒密封截止阀结合为一体。是针对氨气介质输送的特殊要求,并结合国内阀门应用的实际情况,采用新颖的密封形式和可靠的密封结构设计而成。采用美标精铸直通式阀体,有效减少进口压力到出口压力压差。暗杆式结构,手轮转,阀杆不上升,更适合在有效的空间场合应用。

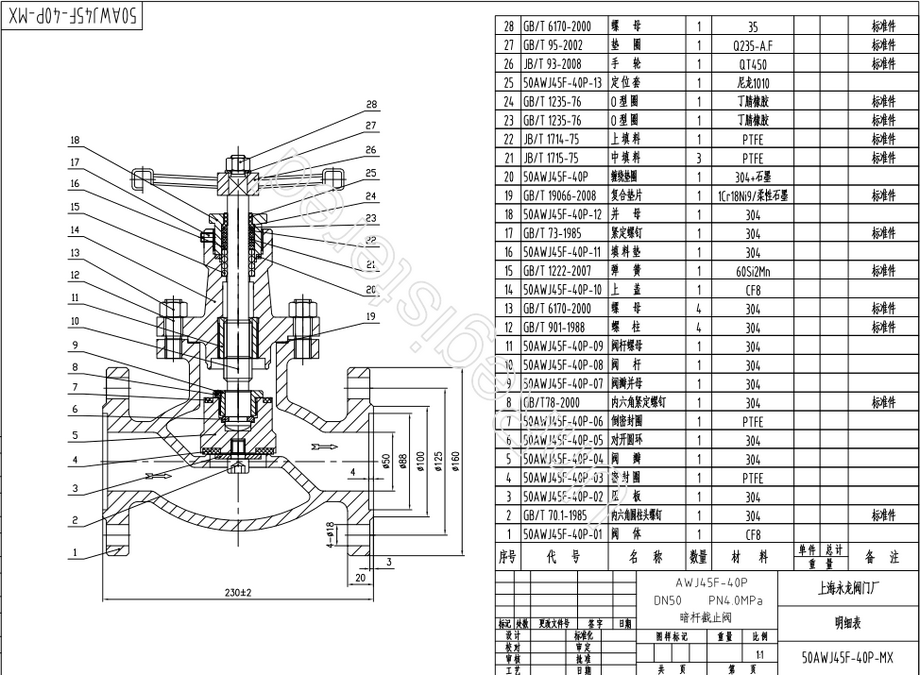

氨用截止阀结构图:

氨气截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。
上海氨阀:液氨截止阀连接尺寸明细表:2.5MPa压力液氨截止阀外形尺寸和氨气截止阀连接尺寸:单位:mm

公称通径
DN
PN2.5MPa
L/阀门长度 D/法兰外径 D1/中心孔距 D2/法兰接触面 b/法兰厚度 z-∅d/螺栓孔 H/中心距 Do/手轮外径
15 130 95 65 45 16 4-∅14 218 120
20 150 105 75 55 16 4-∅14 258 140
25 160 115 85 65 16 4-∅14 275 160
32 180 135 100 78 18 4-∅18 280 180
40 200 145 110 85 18 4-∅18 330 200
50 230 160 125 100 20 4-∅18 350 240
65 290 180 145 120 18 8-∅18 375 280
80 310 195 160 135 22 8-∅18 400 280
100 350 230 190 160 24 8-∅23 415 320
125 400 270 220 188 28 8-∅25 460 360
150 480 300 250 218 30 8-∅25 510 400
200 600 360 310 278 34 12-∅25 710 400
250 730 425 370 332 36 12-∅30 786 450
300 850 485 430 390 40 12-∅30 925 500
注2.5MPa连接法兰面可加工为RF/突面,M/凸面, F/凹面,凹面尺寸参照PN40(4.0MPa)数据表
液氨截止阀倒密封/自密封结构:阀杆上部密封加载弹簧,在上填料PTFE常久使用磨损借住弹簧力保持上填料不泄漏,内部阀杆倒密封设计构成双道密封:密封面上部添加一道∧型阀圈,阀体下部压制∧型PTFE密封圈,阀杆上升二道∧型结构紧扣,成功有效防止阀杆永久不外漏。
