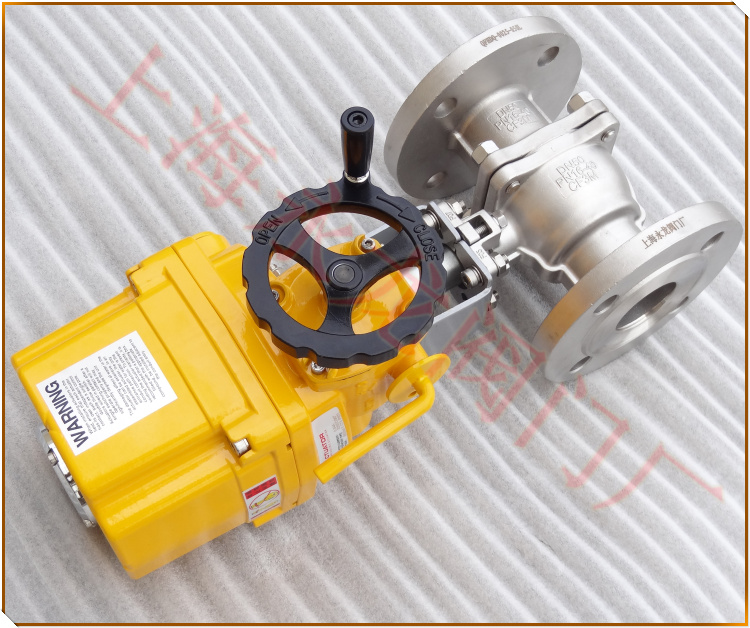

液氨电动防爆紧急切断阀

液氨电动防爆紧急切断阀

简介:ABQ941F-16RL液氨电动防爆紧急切断阀防爆等级EXdiiCT5,是应用在氨站安防自动化控制系统的电动阀门,产品具有防火防静电设计,是代替进口切断阀的理想选择。

点击询价 021-57566219
产品详情
液氨电动防爆紧急切断阀
别称:液氨紧急切断阀 电动紧急切断阀
型号:ABQ941F-40C ABQ941F-25P ABQ941F-16RL
液氨电动防爆紧急切断阀概述:
液氨电动防爆紧急切断阀属于防爆开关型电动阀门,采用回转型防爆角行程电动执行器和防火防静电O型球阀组成,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
液氨电动防爆紧急切断阀产品特点:
1.电动切断阀流体阻力小,是所有阀类中流体阻力最小的一种,以交流电AC220V或直流电DC24V电源电压作动力。接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能。功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
液氨电动防爆紧急切断阀技术参数:
电动紧急切断阀技术参数
公称通径 DN15-200mm
连接方式 法兰、螺纹、焊接
通道 全流量(全通径)
防火测试 API 607 5“2005,ISO 10497
阀体壁厚 ASME B16.34,CLASS 800
公称压力 PN16、PN25、PN40
设计标准 GB/T 12237 JB/T 7745 API608 API6D
法兰标准 JB/T 79 ANSIB16.5
检测标准  JB/T 9092 API 598
阀体材质 碳钢(WCB)、不锈钢(CF8、CF8M、CF3M)
密封材质 聚四氟乙烯(F)日本大金、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)
液氨电动防爆紧急切断阀连接尺寸:
主要外形尺寸-PN40(4.0MPa)
公称通径
[DN]
尺寸[mm] 执行器选配
L ∅D ∅d ∅d1-T ∅d2-f H A-□P K-J N-∅h
15 130 15 95 65-16 45-2 51 9 36-50 4-14 PN16-40 CHQ-005
20 130 20 105 75-18 58-2 55 9 36-50 4-14 PN16-40 CHQ-005
25 140 25 115 85-18 68-2 63 11 42-50 4-14 PN16-40 CHQ-008
32 165 32 140 100-18 78-2 71 11 42-50 4-18 PN16-40 CHQ-008
40 165 38 150 110-18 88-2 81 14 50-70 4-18 PN16-40 CHQ-010
50 203 50 165 125-20 102-2 88 14 50-70 4-18 PN16-40 CHQ-010
65 222 65 185 145-22 122-2 114 17 70-102 8-18 PN25-40 CHO-015
80 241 76 200 160-24 138-2 124 17 70-102 8-18 PN25-40 CHQ-020
100 305 100 235 190-24 162-2 147 17 70-102 8-22 PN25-40 CHQ-030
125 356 125 270 220-26 188-2 179 22 102-125 8-26 PN25-40 CHQ-050
150 394 150 300 250-26 218-2 207 27 102-125 8-26 PN25-40 CHQ-120
200 457 200 375 320-30 285-2 246 36 125-140 12-30 PN40 CHQ-200
俗称:电动液氨防爆紧急切断阀-液氨防爆电动紧急切断阀-电动防爆液氨紧急切断阀-防爆液氨电动紧急切断阀-电动防爆液氨紧急切断阀-电动液氨防爆紧急切断阀
“YongLong”上海永龙阀门厂是一家专业从事气动阀门、电动阀门及其自动化控制系统的研发、生产、销售及服务的高科技新兴企业。永龙阀门具有现代创新管理理念,严格的管理制度,强大的研发能力,先进的加工工艺,使产品品质、服务质量得以保障。主导防爆型系列电动执行机构,产品具有结构紧凑、外形精美、智能控制、安装便利、品质优异、可靠性高等诸多特点。
防爆型电动紧急切断阀广泛应用于石油、化工、电力、冶金、能源、制药、造纸、水处理、食品、酿造、消防、船舶及楼宇自动化等领域。在实践应用中,产品在可靠性、耐久性、服务性的表现卓越,得到了广大用户的一致认可。
