永龙流体装卸臂紧急拉断阀

时间:2021-06-20 19:32:43      来源:永龙阀门      阅读:0
拉断阀_流体装卸臂紧急拉断阀
   流体装卸臂紧急拉断阀是液氨装卸,燃气装车系统,油品储运过程中保证安全和环保的装置,拉断阀有效的防止溜车,拉拽引起的软管断裂事故。正常工况下,紧急脱离拉断阀处于连接状态,介质在阀体内部流通。当在一定的外力作用下时,紧急脱离拉断阀会自动安全断开,并且两端自动封闭,无流体卸漏,保护管路、设备安全。

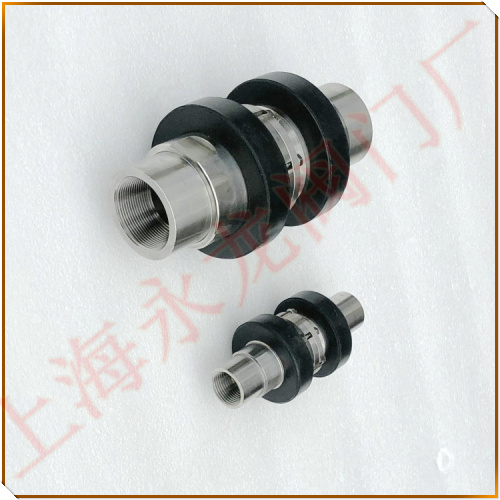

装卸车流体装卸臂气相拉断阀_上海永龙
装卸车流体装卸臂气相拉断阀_上海永龙
   紧急拉断阀安装在流体装卸臂手动球阀与快速接头的中间,防止液氨,油品,燃气等流体在装卸过程中,槽车(火车、汽车)因溜车,拉拽操作失误等原因,在还没有与软管(或装卸臂)分开的情况下即驶离工作区,拉断连接管造外泄引发安全事故。

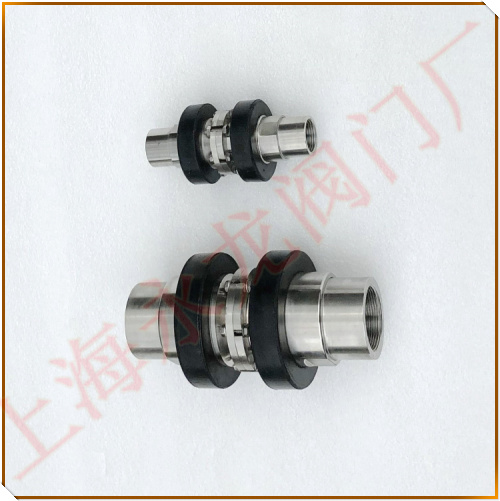

装卸车流体装卸臂液相拉断阀_永龙阀门
装卸车流体装卸臂液相拉断阀_永龙阀门
   拉断阀由两个切断阀、致断螺栓、密封圈、保护块组成,拉断阀为采用弹簧力关闭的单向阀,单向阀主要由壳体、阀瓣、密封圈、导流板等组成;两切断阀靠致断螺栓连接。槽车正常装卸时,致断螺栓只承受少许径向力,在紧急情况下随着槽车 “逃逸”出工作范围后,致断螺栓受到轴向力牵引被拉断,拉断阀的两切断阀分离,两切断阀在内部弹簧力的作用下均实现密封,实现鹤管与槽车无泄漏分离,整个过程无须电、液等外加动力。

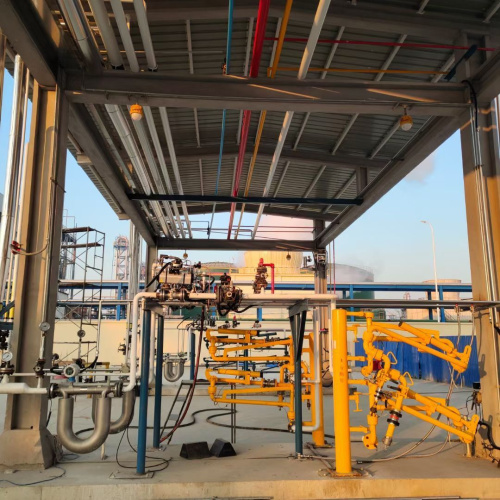

流体装卸臂拉断阀安装在鹤管上的示意图
流体装卸臂拉断阀安装在鹤管上的示意图-上海永龙阀门厂
   鹤管主要由立柱、装卸臂主机、紧急脱离装置和快速接头(或干式阀)等组成,拉断阀通过垫片与紧固件直接与法兰(或干式阀)连接,简单方便。当鹤管与槽车对接后,首先手工取下保护块,然后可以开阀进行装卸作业;当完成装卸作业后,要先装上保护块,然后进行鹤管与槽车分离操作,鹤管复位。在紧急情况下随着槽车 “逃逸”出工作范围后,致断螺栓受到轴向力牵引被拉断,两个切断阀分离,一个切断阀留在鹤管上,另一个留在槽车上(同时还有鹤管前端的干式阀、快速接头等)。
紧急拉断阀的复原工作:
   紧急拉断后,必须迅速停泵,卸掉管线压力,在管线排空前不得用外力挤压阀瓣,否则会造成介质泄漏。取回被槽车拉走的切断阀部分,检查是否有损坏,若损坏需维修、更换,检查两切断阀的O型圈是否损坏, 有损坏则卸下更换O型圈,更换新的致断螺栓,还原拉断阀。安装时应用力压开两阀芯,然后用扭力搬手拧紧致断螺栓,进行压力试验及气密试验,合格后,装上保护块方可投入使用。
定量装车系统拉断阀_撬装鹤管拉断阀_液氨拉断阀_燃气拉断阀_液化气拉断阀_煤气拉断阀_装卸车鹤管拉断阀_螺栓致断式拉断阀_上海永龙阀门厂
