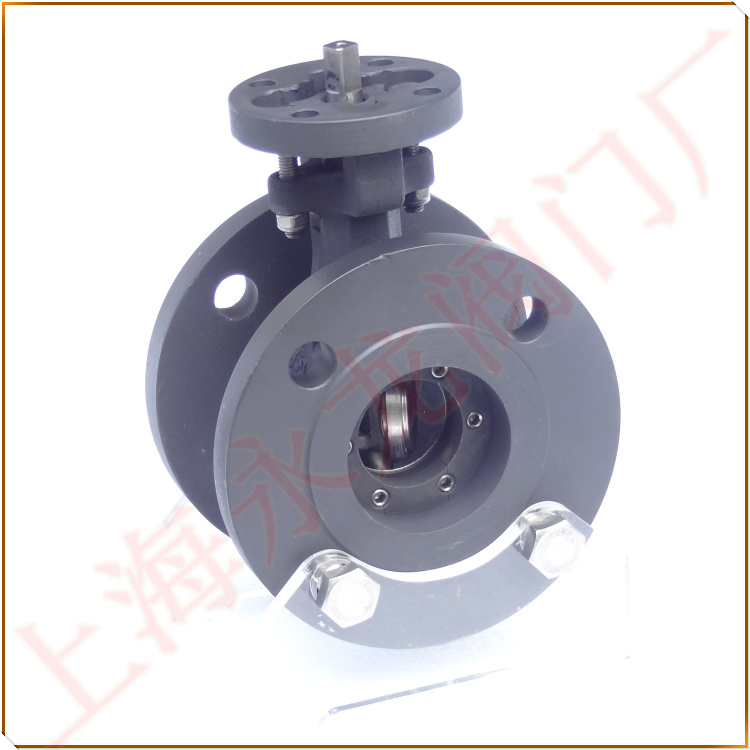

硬密封蝶阀

硬密封蝶阀

  • 阀门型号:D343H-16C
  • 通径规格:DN50~DN200
  • 结构形式:二偏心,三偏心
  • 阀体材质:WCB碳钢、CF8/304不锈钢
  • 公称压力:PN1.6MPa
  • 适用温度:-30/+200℃、
  • 应用范围:水,油品,蒸汽,弱腐蚀介质
  • 产品特点:带安装执行器平台
点击询价 021-57566219
产品详情
D343H偏心硬密封蝶阀
型号:D343H-16C
别名:翻板阀
产品概述:
D343H偏心硬密封蝶阀由阀体、蝶板、阀座、阀杆、传动机构及密封填料组成,采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。广泛地应用到水利、消防、冶金、电力、石油、化工、空气、煤气、可燃气体以及水处理、给排水等弱腐蚀性介质的管道上。
D343H偏心硬密封蝶阀
工艺标准:
设计与制造标准:GB/T12238-89
结构长度标准:GB/T12221-89
连接法兰标准:GB/T9113-88
压力试验:GB/T13927992;JB/T9092999
主要特点:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
偏心硬密封蝶阀密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,开关灵活,使用寿命长等特点。当蝶阀开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心板迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心阀座使蝶阀在开启或关闭时蝶板能通过阀座内孔,实现接触密封。锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁防止蝶板过位。产品具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。可根据用户需求装配电动/气动执行器及相关电子零部件。
