拉断阀安装示意图

时间:2020-09-08 13:35:19      来源:永龙阀门      阅读:0
拉断阀安装示意图-上海拉断阀生产厂家
Snap valve installation schematic diagram
拉断阀是什么:
   拉断阀(紧急脱离装置)是阀体在达到预设的张力时,在固定位置断开,并瞬间封闭断开端管路的阀门,能防止管路意du外断裂造成的泄漏事故,适zhi用领域包括船对岸卸载dao,公路、铁路的槽罐装卸以及其他固定和移动流体储存装置,比如鹤管、流体输送臂与运输载体之间的连接。
拉断阀属于整个传输环节的弱连接点,达到设定条件即断开管路连接,而中间介质自封在管路中。拉断阀作为断点应该有准确的拉断设定力,而不应该是个范围值。拉断阀更常用的属性是连接点。

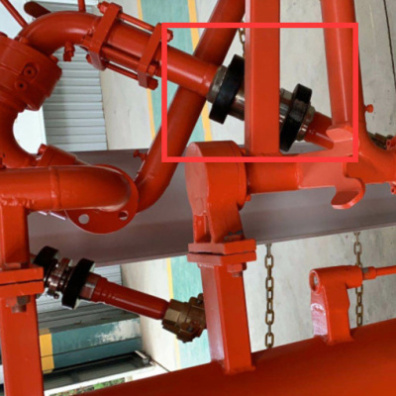

拉断阀安装示意图
拉断阀
安装示意图
拉断阀的作用是什么:
   拉断阀(分离式联轴器 Nottrennkupplungen)是对原料储运过程中保证安全和环保的重大举措。正常工况下,当在一定的拉力作用时,紧急脱离拉断阀会自动安全断开,并且两端会自动封闭,无流体卸漏,保护管路、设备安全。

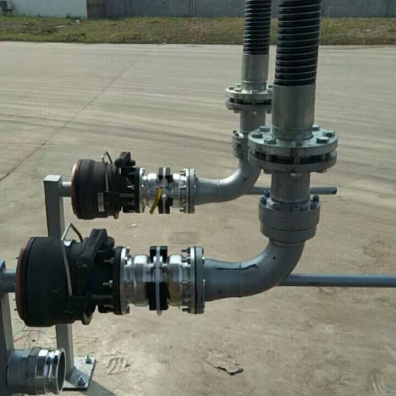

鹤管拉断阀安装示意图
鹤管拉断阀
安装示意图
拉断阀工作原理:
拉断阀分为上、下两个阀体组件,其中下阀体组件中设有常开单向阀,当其受到高出设计范围的拉力时,安全拉断阀会自动脱离,同时下阀体组件的单向阀在内部弹力作用下自动关闭,其原理是受到外来拉力时自动断开,并自动封闭两个断面,防止卸车胶管受到拉力而断裂造车大量液体外泄而发生事故。

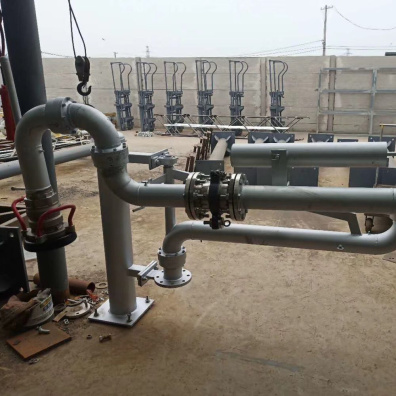

安全拉断阀安装示意图
安全拉断阀安装示意图
拉断阀的安装领域:
   拉断阀设计安装在化工原料(如液态丙烷、氨水、环氧乙烷、液化石油气LPG、丁二烯、工业甲醇、天燃气LNG、的槽车(火车、汽车)装卸软管上或设备上,是防止操作失误或溜车原因, 在还没有与软管(或设备)分开的情况下即驶离工作区,拉断阀在一定外力/拉力作用下自动断开,断开后的两节均具有自密封功能的装置。
