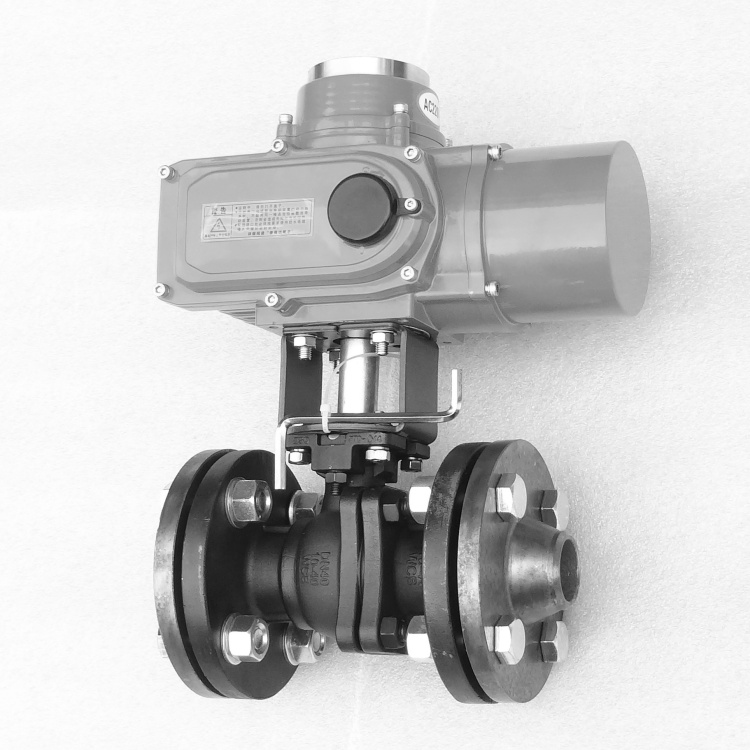

电动氨气切断阀

电动氨气切断阀

简介:【上海氨气阀门网】永龙自动化控制阀门专业生产厂家销售电动氨气切断阀系列产品,公司的销售与技术团队熟悉并了解氨气系统阀门,欢迎来人来电洽谈业务交流!

点击询价 021-57566219
产品详情
电动氨气切断阀
简称:氨气电动切断阀,氨气电动紧急切断阀 电动氨气紧急切断阀
型号:BAQ941F-25/40C BAQ941F-25/40P
氨气电动切断阀产品简介:
电动氨气切断阀只需要旋转90°即可全关全开。阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。氨气电动切断阀适用于两位切断、调节的场合。根据用途分为两大类:氨气电动紧急切断阀和电动氨气紧急切断阀,根据结构形式可分为:软密封和硬密封球阀两类。电动切断阀可实现远距离对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
软密封氨气电动紧急切断阀主要适用于温度低于150℃以内的介质。硬密封电动氨气紧急切断阀主要适用于250℃以上的介质。电动紧急切断阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,具有防火防静电设计。
防爆型电动氨气切断阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
氨气电动紧急切断阀技术参数:

阀体材质

WCB/碳钢、CF8/304不锈钢、CF8M/316不锈钢、CF3M/316L不锈钢

公称压力

PN16、PN25、PN40(1.6~4.0MPa)

连接法兰

法兰、螺纹、焊接

适用温度

碳钢-29℃~150℃、不锈钢-50℃~150℃、硬密封:+325℃

驱动方式

电动带手动,断电自动复位功能(关闭)

标准

国标、美标、德标、日标

电动氨气紧急切断阀设计特点:
ISO5211平台连接
阀杆防飞出设计
防静电装置
上密封可调功能
防火结构设计
壳体脱腊精密铸造
氨气紧急切断阀连接尺寸表:
主要外形尺寸-PN40(4.0MPa)
公称通径
[DN]
尺寸[mm] 执行器选配
L ∅D ∅d ∅d1-T ∅d2-f H A-□P K-J N-∅h
15 130 15 95 65-16 45-2 51 9 36-50 4-14 PN16-40 AHQ-005
20 130 20 105 75-18 58-2 55 9 36-50 4-14 PN16-40 AHQ-005
25 140 25 115 85-18 68-2 63 11 42-50 4-14 PN16-40 AHQ-008
32 165 32 140 100-18 78-2 71 11 42-50 4-18 PN16-40 AHQ-008
40 165 38 150 110-18 88-2 81 14 50-70 4-18 PN16-40 AHQ-010
50 203 50 165 125-20 102-2 88 14 50-70 4-18 PN16-40 AHQ-010
65 222 65 185 145-22 122-2 114 17 70-102 8-18 PN25-40 AHO-015
80 241 76 200 160-24 138-2 124 17 70-102 8-18 PN25-40 AHQ-020
100 305 100 235 190-24 162-2 147 17 70-102 8-22 PN25-40 AHQ-030
125 356 125 270 220-26 188-2 179 22 102-125 8-26 PN25-40 AHQ-050
150 394 150 300 250-26 218-2 207 27 102-125 8-26 PN25-40 AHQ-120
200 457 200 375 320-30 285-2 246 36 125-140 12-30 PN40 AHQ-200
电动切断阀适用于管道压差大,密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。电动切断阀是工业自动化过程控制的一种管道压力电子元件,电动切断阀通常用于管道介质的远程开关或者调节控制。电动切断阀主要有液氨电动切断阀,氨气电动切断阀,氨用电动切断阀,电动液氨球阀,电动氨气球阀,电动氨用球阀等多种系列。电动执行器采用一体化结构,内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动阀门体积小、轻便、性能可靠、配套简单、流通能力大等优点。电动控制阀可用于工作温度: -29℃至+150℃ 工作压力: PN16-PN40MPa的场合。
电动切断阀产品选型:
(1)阀体参数:公称通径、工作压力、应用介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)(开关型-调节型)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电021-57566219,15900658318给我们,永龙阀门销售人员一定会尽心尽力为您提供优质的服务!
