氨专用截止阀

氨专用截止阀

  • 阀门型号:
  • 通径规格:
  • 结构形式:
  • 阀体材质:
  • 公称压力:
  • 适用温度:
  • 应用范围:
  • 产品特点:
点击询价 021-57566219
产品详情

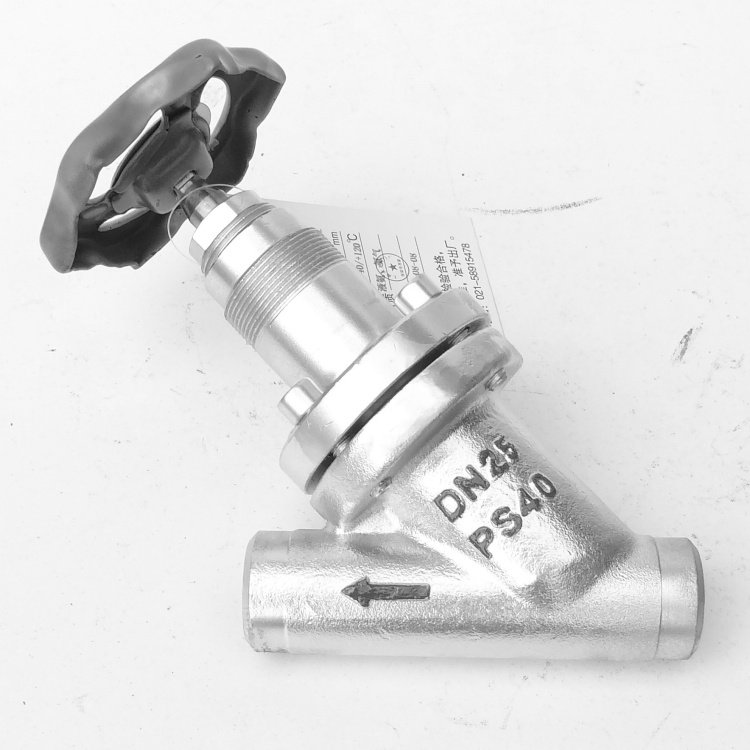

氨专用截止阀
别名:氨用截止阀,液氨截止阀,氨气截止阀
型号:AJ61F-40C
氨专用截止阀描述:
氨专用截止阀属于环保型氨阀系列产品,广泛用在氨气,液氨,制冷剂和燃气,液化气等领域,以PTFE软密封的形式截流介质,实现可靠密封的目的,适应在温度﹣40℃~﹢150℃范围的气体或液体介质。
氨专用截止阀技术改进:
早期氨用阀的密封阀瓣大多为巴氏合金,巴氏合金较软而易发生形变,使阀瓣与阀座紧密接触,密封性好。因为巴氏合金比较软,所以可以直接镶嵌到阀瓣上,但因为堆焊工艺复杂,成品率低,加工成本高,倒致很多企业开始寻求新的替代品。70年代后,以新型材料聚四氟乙烯PTFE取代了巴氏合金,它有更好的密封性能,号称“塑料王”。直接把聚四氟乙烯镶嵌在阀瓣上,采用一压板对四氟软密封平面进行定位。再用螺栓及弹簧垫片固定好,相对制造工艺简单,更换方便。且密封效果及使用寿命对比巴氏合金密封更理性。

氨专用截止阀设计未考虑每个特定的工况,用户或管道系统的设计者应根据其特定的工况,正确选择和使用合适压力等级和材料的阀门。作为按常规设计的阀门,阀门选用时提请用户注意以下几点:
 ——工作压力、工作温度是否超出GB/T26478和JB/T7245的范围
——阀门的设计未考虑运输、风载和地震载荷
——阀门的设计未考虑磨损
 ——阀门的设计未考虑特定条件下的疲劳
 ——阀门的设计未考虑支架、附件、管线产生的反作用力或动能
——阀门的设计未考虑不稳定液体的分解而引起的压力升高或突然制冷
氨专用截止阀参数:

产品规格

DN15~DN50

公称压力

4.0MPa

连接方式

对焊

适用温度

-40℃~120℃

驱动方式

手动

制造标准

国标

氨截止阀工作原理和结构说明:
1.1按顺时针方向旋转手轮,阀杆带动阀瓣(启闭件)下降,直至阀瓣下端之密封环与阀体阀座密封面紧密贴合,从而将通路切断,达到关闭状态。
1.2按逆时针方向旋转手轮,阀杆带动阀瓣上升,通路随即开通,直至阀杆之上密封锥面与阀盖下端之密封线贴合,即达到全部开启状态。
2.节流阀:由关闭状态开始,按逆时针方向旋转手轮,通路随即开通,此时流量最小,随着手轮转动,阀瓣逐渐上升,流量亦逐渐增大,直至全部开启。反之,则流量逐渐减小,直至通路关闭。
3.当阀门达到全启状态,上密封阻止介质向填料函处渗透的作用。此结构可有效避免填料长期受到系统压力,还能起到不停机更换填料的功能。
4.工作介质在阀体内是有阀瓣下方向阀瓣上方流动。
5.阀杆端部与阀瓣采用活络自定心连接,保证密封面能正确密贴,达到密封效果。
    相关产品:氨用紧急切断阀
