AWJ45F-40P氨用截止阀_型号字母含义
时间:2018-10-28 21:41:47 来源:永龙阀门 阅读:0次
AWJ45F-40P氨用截止阀_型号字母含义
AWJ45F-40P氨用截止阀别称:氨气专用截止阀,液氨专用截止阀,是液态氨,气态氨管道上面的手动阀门,氨用阀门结构采用暗杆形式,螺母设置上部阀体里面,:1,主要防止阀杆腐蚀导致开关不灵活,2,明杆截止阀的螺母是黄铜的,液氨阀门不允许使用黄铜的零部件,即使是微量的氨(几个ppm)也能使受拉应力的黄铜产生应力腐蚀破裂。3,螺母设置在外围,容易堆积灰尘,会影响阀杆的开关动作,磨损阀杆,导致脱牙。


氨用截止阀型号字母含义
A代表:氨用,液氨专用阀门,氨气专用阀门
W代表:自密封填料设计,无需维护。或中部增加波纹管做密封
J代表:截止阀类型
4代表:法兰形式,常用为F/凹面,也有RF/突面,与M/凸面
5代表:暗杆结构
F代表:PTFE聚四氟乙烯密封,代替以前的巴氏合金密封。B代表:巴氏合金密封,H代表:不锈钢密封面,Y代表:硬质合金
40代表:阀体的压力,4.0MPa,40公斤压力的介质使用。
P代表:阀体CF8/304不锈钢材质。R代表:阀体CF8M/316不锈钢材质,R、代表:阀体CF3M/316L不锈钢材质,C代表:阀体WCB/碳钢材质
。
氨用截止阀结构图/明细表

氨用截止阀结构图/明细表

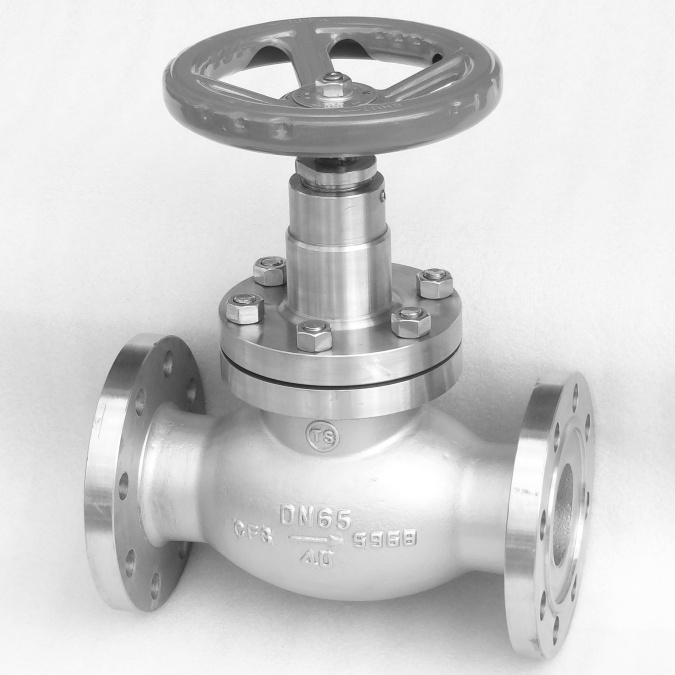

AWJ45F-40P氨用截止阀是上海永龙阀门厂根据第一代氨用截止阀原基础改进而来,增加自密封弹簧加载,密封采用PTFE软密封,从而达到了阀杆、阀瓣零泄漏的效果,解决了以往在阀门开启和关闭手动动作出现阀杆跑漏的问题。
