氨气止回阀

氨气止回阀

简介:上海液氨截止阀厂家/上海永龙阀门厂氨用阀系列有立式氨气止回阀,旋启式液氨止回阀,升降式氨用止回阀,阀体材质有碳钢和不锈钢,有立式安装和水平安装。

点击询价 021-57566219
产品详情

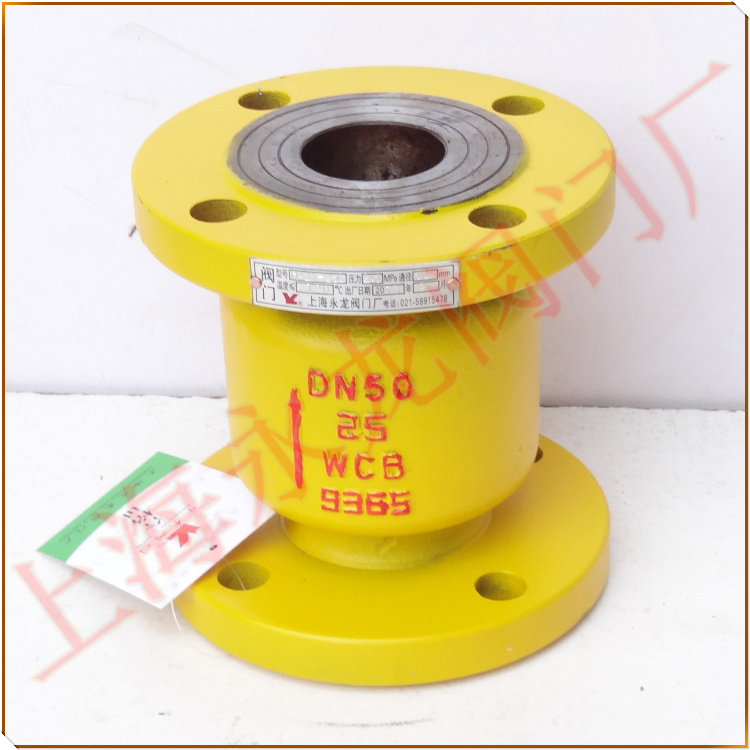

立式氨气止回阀
型号:AH42F-25C AH44F-25C AH41F-25C
别称:氨液止回阀 液氨止回阀 氨用止回阀
类型:升降式,旋启式,立式
氨气止回阀简介:
立式氨气止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。氨气立式止回阀有法兰和对夹之分,具有结构简单,零部件少,分量轻等特点。法兰立式止回阀主要用于需防止介质倒流的各种工况场合。
氨气止回阀的阀瓣是沿着阀体垂直中心线滑动,当进口端有压力作用,便克服弹簧阻力使阀门开启,当进口端的压力低于出口端,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起到止回的作用。如果立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。立式止回阀具有结构简单,零部件少,重量轻等特点,广泛使用于石油、化工、冶金、电力、城建等行业。
工作原理:
氨气立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的压力作用下,顶开立式止回阀中的阀瓣,使阀门自动开启。当进口端介质压力低于出口端时,弹簧将阀瓣推向阀座而使阀门关闭(注:卧式安装下需加弹簧,立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下,会自动关闭)。
制造规范:
设计与制造:GB/T 12236-89
结构长度:GB/T 12221-89
法兰尺寸:JB79 GB/T 9112-9131
试验与检验:GB/T 13927-92 JB/T 9092-99
2.5MPa氨气专用止回阀外形尺寸和氨止回阀连接尺寸:单位:mm
公称通径PN PN2.5MPa
公称通径DN H/阀门长度 D/法兰外径 D1/中心孔距 D2/法兰接触面 b/法兰厚度 z-∅d/螺栓孔
32 120 135 100 78 18 4-∅18
40 130 145 110 85 18 4-∅18
50 140 160 125 100 20 4-∅18
65 160 180 145 120 22 8-∅18
80 185 195 160 135 22 8-∅18
100 210 230 190 160 24 8-∅23
125 250 270 220 180 28 8-∅25
150 300 300 250 218 30 8-∅25
200 380 360 310 278 34 12-∅25
