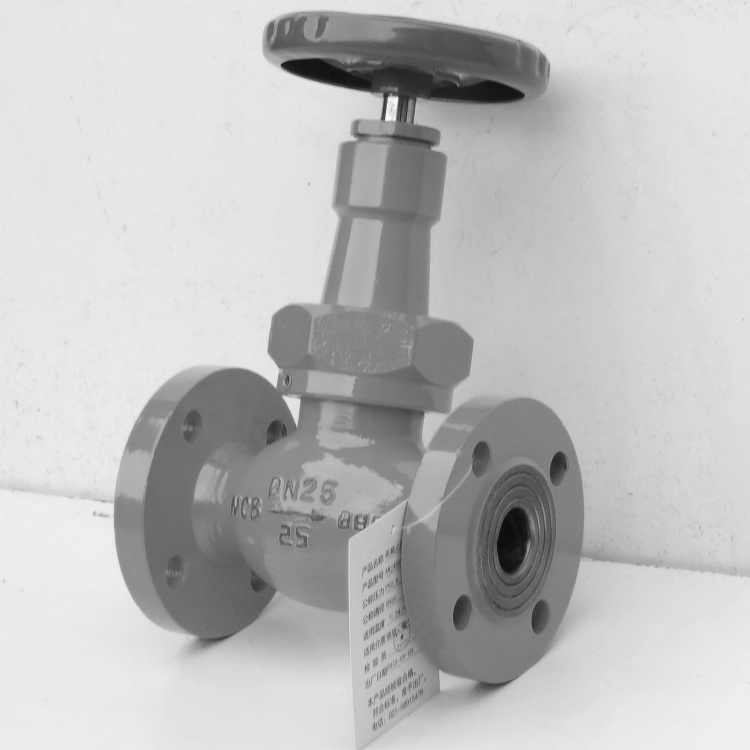

自密封液氨截止阀

自密封液氨截止阀

  • 阀门型号:AJ41B-25C,AJ41F-25C,J41B-25C
  • 通径规格:DN15~DN200
  • 结构形式:直通式
  • 阀体材质:WCB碳钢、CF8/304不锈钢
  • 公称压力:PN1.6MPa、PN2.5MPa、PN4.0MPa
  • 适用温度:-30/+120℃、-50/+120℃
  • 应用范围:液氨,液化气,燃气,油品
  • 产品特点:倒密封设计、自密封设计,免维护
点击询价 021-57566219
产品详情
自密封液氨截止阀
型号:AJ41B-25C AJ41F-25C
液氨截止阀简介:
液氨截止阀,别名:氨用截止阀,氨气截止阀,液氨专用截止阀。阀体基本采用WCB铸钢和CF8不锈钢,液氨阀门密封性能要求比较高,阀体不能有砂眼或气泡,阀杆开关作业不能出现泄漏,密封性要求良好,小口径焊接液氨阀门最好选阀体精铸或者锻造的。

自密封液氨截止阀制造标准:GB/T 26478-2011 结构长度:GB/T 12221
自密封液氨截止阀检验项目:壳体压力试验,密封压力试验,上密封压力试验,阀体壁厚测量,材料成分分析,阀体材质力学性能
氨液截止阀技术规范
自密封液氨截止阀技术规范
设计依据 GB/T 12235
设计标准 GB/T 26478-2011
结构长度 对夹连接 GB/T 12221
连接法兰尺寸 GB/T 9113  HG/T 20595-2009
实验和检验 JB/T 9092
液氨截止阀技术参数:
自密封液氨截止阀技术参数
公称通径 DN15~200mm
连接方式 法兰
连接法兰面 RF/突面,M/凸面,F/凹面,MF/凸凹面
阀杆填料 强力弹簧,V型O型圈
公称压力 PN16、PN25、PN40
使用介质 液氨,氨气,燃气,制冷剂,氟
介质温度 -40~120℃
手轮 碳钢,球墨铸铁
阀体材质 碳钢(WCB)、不锈钢(CF8,CF8M,CF3M)
密封材质 金属硬密封(H)、硬质合金(Y) 聚四氟乙烯(F) 巴氏合金(B)
液氨截止阀特点:
①,整体结构比闸阀简单,制造与维修、更换都较方便。
②,密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
③,启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
④,流体阻力大,开启和关闭时所需力较大。
⑤,不适用于带颗粒、粘度较大、易结焦的介质。
⑥,调节性能较差。适合做全开或全关,液氨截止阀的连接方式形式有:外螺纹,内螺纹,焊接,法兰。法兰接触面有:RF/突面,F/凹面,M/凸面。按介质的流向分类:有直通式、直流式和角式。阀杆的运动形式,暗杆式、明杆式。截止阀按密封形式分类:填料密封截止阀和波纹管密封截止阀。
自密封液氨截止阀工作原理:
①,液氨截止阀属于强制密封式阀门,所以在氨用阀门关闭时,必须适当施加点压力,以密封面不泄漏为准。(软密封类型的液氨阀门不适宜用阻力杆关闭,以手动用点力关闭即可)。
②,液氨专用阀DN150以下规格通常采用低进高出类型,低压腔为气体出口(能够看到阀瓣的方向)。液氨阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动方式开关。
③,氨阀采用暗杆倒密封类型,弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,保证阀杆的零泄漏,提供无需维护的条件。
④,(手轮与阀杆一起旋转升降,螺母设在阀体上,防止粉尘或者杂质卡住出现开关不灵活)。氨用阀只适用于全开和全关,不允许作调节和节流。
⑤,氨截止阀的手轮采用逆时针方向为开,顺时针方向为关。
自密封液氨专用截止阀安装使用与日常维护:
①,手轮、手柄操作的截止阀可安装在管道的任何位置上。
②,手轮、手柄及伟动机构,不允许作起吊用。
③,介质的流向应与阀体所示箭头方向一致。
④,使用一段时间,如阀杆填料部位出来了外漏,把固定在压盖上面的一个小内六角螺栓松开,用扳手把压盖忘下锁紧一圈,再把小内六角螺栓锁紧。
⑤,阀杆开关动作出现不灵活,可以加点润滑油,再左右转动几次。
YL valve(永龙)上海阀门厂,专一生产液氨阀门系列,产品有:自密封液氨截止阀,倒密封氨气截止阀,不锈钢氨用截止阀,电动紧急切断阀,气动紧急切断阀,液动紧急切断阀,电动球阀,气动球阀,阻火器,阻火透气帽,针型阀等配套附件。“永龙阀门”和使用单位长期保持交流互动和沟通,不断学习,提高进取,快速学习掌握国外品牌高端阀门先进技术和工艺,愿为中国工业应用和发展贡献自己一份的力量!
