PN4.0MPa氨用截止阀法兰连接尺寸表

时间:2018-10-28 21:08:31      来源:永龙阀门      阅读:0

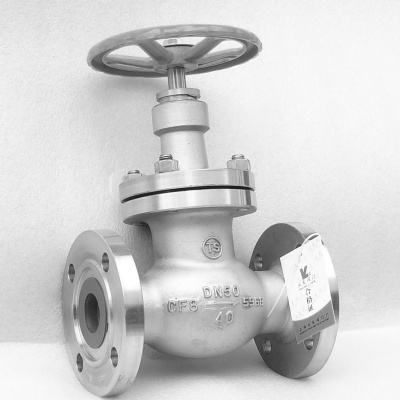

氨用截止阀也称氨截止阀,液氨截止阀,氨气截止阀,主要应用在电厂脱硫脱硝氨站,食品制冷设备,化工企业氨罐做为手动开关的截止阀,由于截止阀结构采用低进高出形式,阀瓣由上向下关闭,截断介质的流通,阀腔不产生残留介质压力,有效防止液氨在管道热胀冷缩对阀门阀杆填料密封的破坏。

液氨截止阀                                                                                                    氨用截止阀

氨气截止阀                                                                                                    不锈钢氨用截止阀

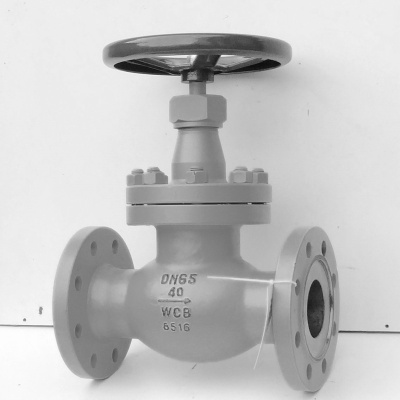

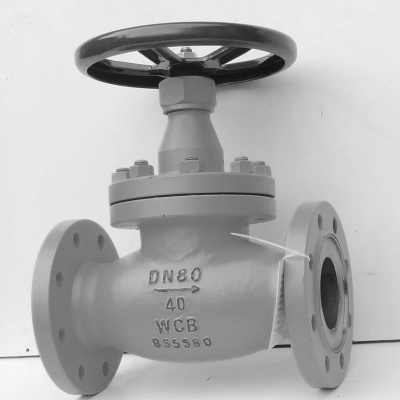

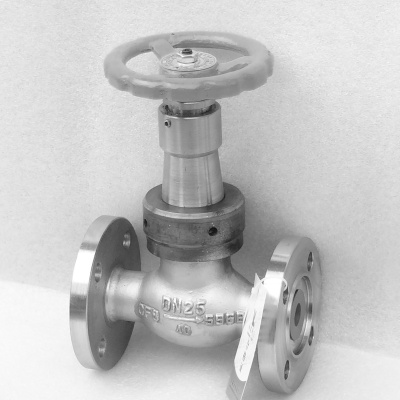

 氨用截止阀,液氨专用截止阀,氨气专用截止阀阀体有WCB/碳钢,A105锻钢,钢管模压焊接和CF8/ 304不锈钢,CF8M/316不锈钢铸造,填料密封形式有:自密封及波纹管,内部倒密封设计,阀瓣采用PTFE软密封,高温场合采用堆焊司太立。由于液氨,氨气属于有毒介质,可燃介质,在壳体及密封必须以阀体标注的压力1.5倍的水压进行试压,出现气泡或者砂眼必须更换阀体,不建议采用电焊修补。管道应用实际压力高于2.0MPa建议连接法兰形式采用F/凹面,防止介质压力对垫片造成损坏导致连接处泄漏。
PN4.0MPa氨用截止阀法兰连接尺寸表:单位:mm

公称通径
DN
PN4.0MPa
L/阀门长度 D/法兰外径 D1/中心孔距 D2/法兰接触面 D6/凹面尺寸 b/法兰厚度 z-∅d/螺栓孔 H/中心距 Do/手轮外径
15 130 95 65 45 40 16 4-∅14 233 120
20 150 105 75 55 51 16 4-∅14 275 140
25 160 115 85 65 58 16 4-∅14 285 160
32 180 135 100 78 66 18 4-∅18 302 180
40 200 145 110 85 76 18 4-∅18 355 200
50 230 160 125 100 88 20 4-∅18 373 240
65 290 180 145 120 110 22 8-∅18 408 280
80 310 195 160 135 121 22 8-∅18 436 320
100 350 230 190 160 150 24 8-∅23 480 360
125 400 270 220 188 176 28 8-∅25 558 400
150 480 300 250 218 204 30 8-∅25 611 400
 上海氨阀生产商,整理一份DN15~DN20PN4.0MPa氨用截止阀法兰连接尺寸表,表文尺寸根据HG/T 20592G钢制管法兰(PN系列)编辑,如有数据偏差请致电021-57566219我们将在工作时间进行更改,避免误导。
