三片式不锈钢球阀

三片式不锈钢球阀

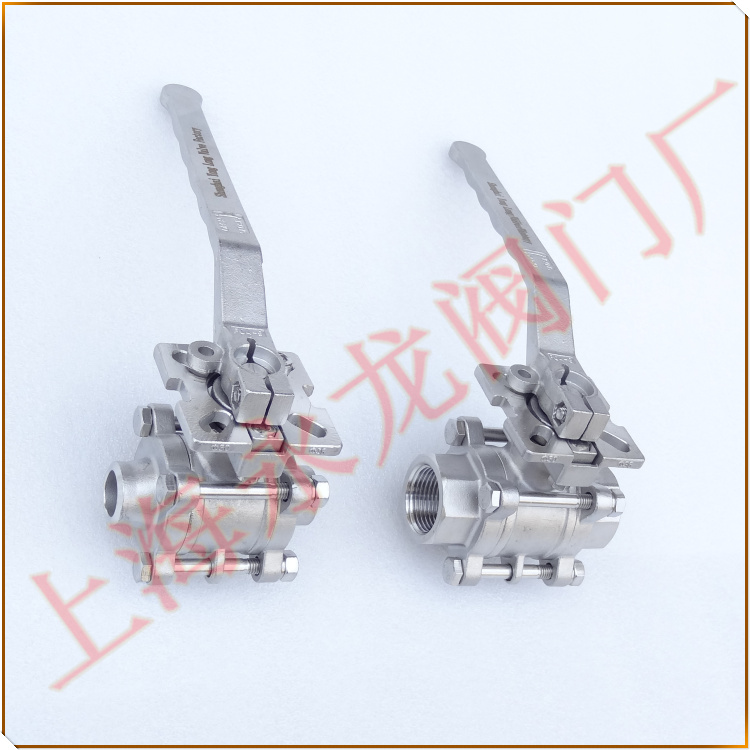

简介:上海球阀优秀企业,1000WOG三片式不锈钢球阀,焊接不锈钢球阀,螺纹不锈钢球阀,采用硅溶胶铁模精铸,防火防静电结构,日本大金FTFE氟塑料。产品以接近进口同类球阀。

点击询价 021-57566219
产品详情

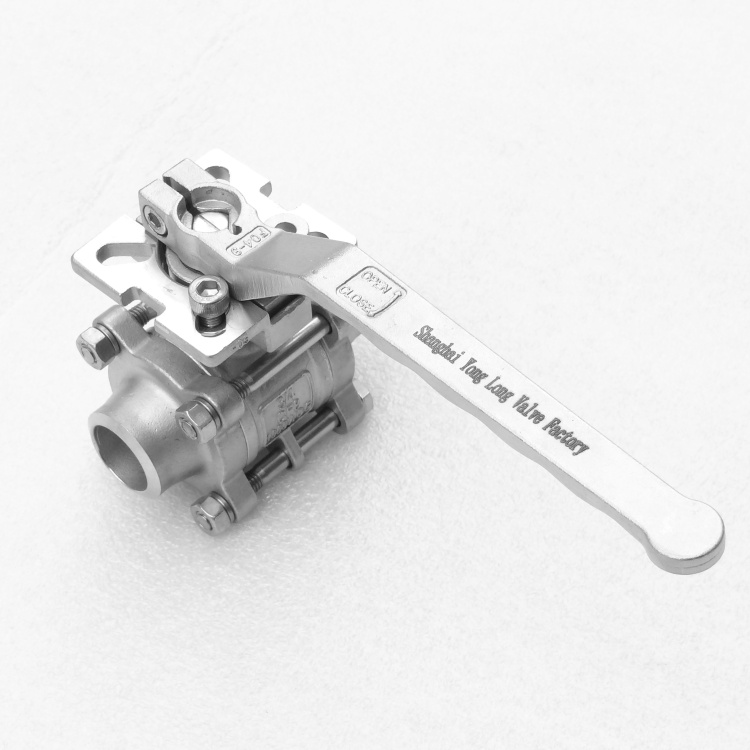

三片式不锈钢球阀 不锈钢(焊接)球阀
别称:焊接球阀 对焊球阀
型号:Q61F-1000WOG FHDQ-1000WOG
三片式不锈钢球阀三片式不锈钢球阀采用ISO 5211高平台设计,驱动装置安装便捷,此款球阀结构简单,体积小,重量轻,便于安装及快速维护,多种的连接方式,使用范围更加的广泛。连接方式如:法兰连接、卡连接、螺纹连接、对焊连接、承插焊连接等特点,适应不同连接要求。该产品还可提供线性流道口、V型流道口等。

三片式不锈钢球阀设计待点:
1.ISO 5211平台连接,2、阀杆防飞出设计,3、防静电装置,4、上密封可调功能,5、壳体脱蜡精密铸造
三片式球阀国标设计标准:
1、设计制造:GB/T 12237,2、法兰连接:HG/T 20592,3、结构长度:GB/T 12221,4、壁厚标准:GB/T 26640,5、检验试验:GB/T 26480
6、焊接标准:GBT-9115.1,7、卡标准:ISO 2852,8、螺纹标准: ASME B1.20.1

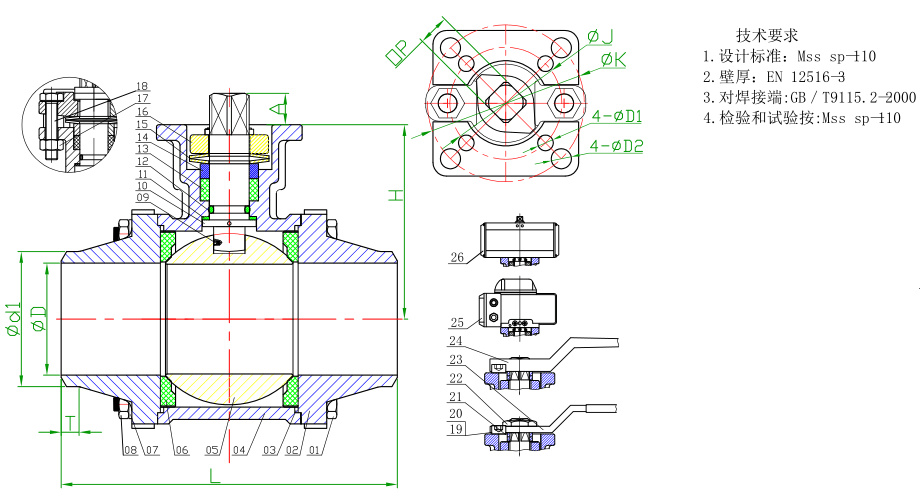

Q61F-15/100-1000WOG三片式不锈钢球阀结构尺寸图

单位:mm
规格
DN
WOG ΦD d1 L H A □P ∅K-D1 ∅J-D2 4-D1 4-D2
≤6.894Mpa 内径 内径 长度 中心距 阀杆高度 阀杆外径 阀杆D1/D2中心距 平台孔距
15 1000 15 21.3 90 57 9 9 36 50 6 7
20 1000 20 26.9 90 57 9 9 36 50 6 7
25 1000 25 33.7 100 56.4 11 11 42 50 6 7
32 1000 32 42.4 110 70.3 11 11 42 50 6 7
40 1000 38 48.3 125 79 14 14 50 70 7 9
50 1000 50 60.3 150 86.7 14 14 50 70 7 9
65 1000 64 76.1 190 114 17 17 70 102 9 11
80 1000 74 89 220 121 17 17 70 102 9 11
100 1000 100 114.3 270 140 17 17 70 102 9 11
上海球阀优秀企业,1000WOG三片式不锈钢球阀,焊接不锈钢球阀,螺纹不锈钢球阀,采用硅溶胶铁模精铸,防火防静电结构,日本大金FTFE氟塑料。产品以接近进口同类球阀。每一个产品在组装完成后都经过阀座气密性、阀壳和填料整体性的压力测试,包括检验操作可靠性的循环测试。
