气动球阀_应对苛刻的环境领域

时间:2018-11-05 13:18:28      来源:永龙阀门      阅读:0
气动球阀_应对苛刻的环境领域

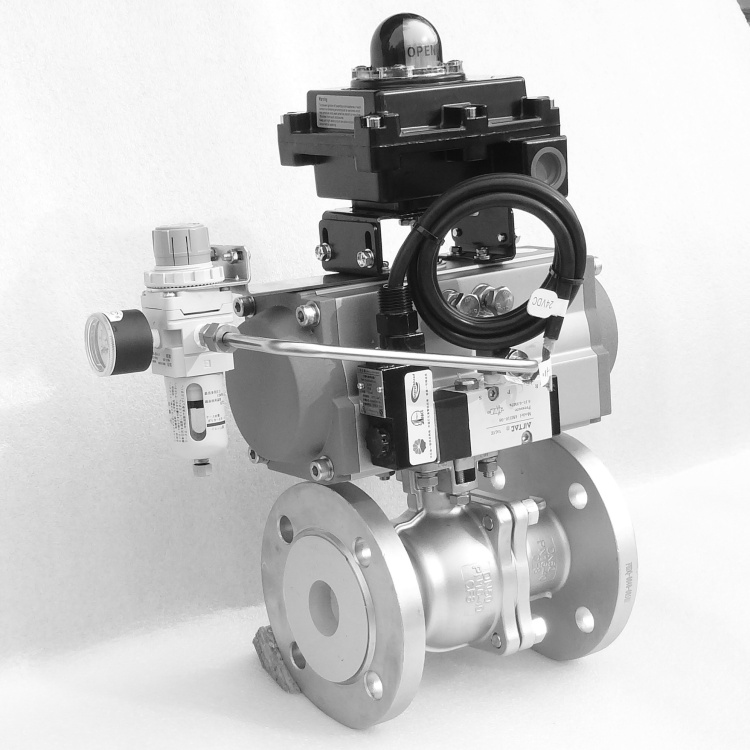

气动球阀(Pneumatic ball valve)由角行程气动执行器与不同材质的球阀通过机械连接构成气动阀门。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。单作用式的独特优点是一旦动力源发生故障,气动开关球阀将按控制系统的要求自动处于开启或关闭的位置。

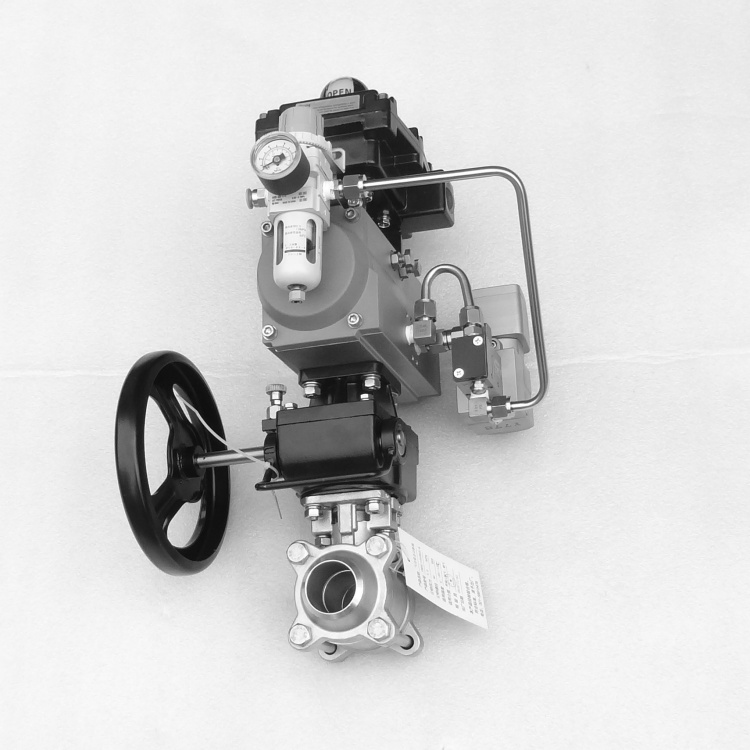

气动球阀是由气动活塞式执行器与球阀组成,通过压缩空气的压力来驱动执行器旋转带动阀杆实现开关动作。气动球阀在管道中可任意位置安装,只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
球阀设计特点:
▼ISO5211平台连接
▼阀杆防飞出设计
▼阀杆防静电装置
▼上密封可调功能
▼阀腔防火结构设计
▼壳体脱腊精密铸造
球阀设计标准:
设计制造 GB/T-12237
法兰连接 HG/T-20592 GB/T-9113
结构长度 GB/T-12221
壁厚标准 GB/T-26640
检验试验 GB/T-26480
球阀结构优点:
1,密封性能好。阀座密封圈采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
2,介质流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
3,阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
4,开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
5,球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动执行器、电动执行器。
气动球阀的主要特点是本身结构紧凑,易于操作和维修,不同工况选择不同阀体材质及密封材料,适用于水、蒸汽,溶剂、酸碱、液氨、甲醇、天然气等腐蚀性介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。
气动球阀主要分为气动球阀,气动三通球阀,气动O型球阀,气动V型球阀,气动切断球阀,气动衬氟球阀,气动调节球阀等系列产品。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。
