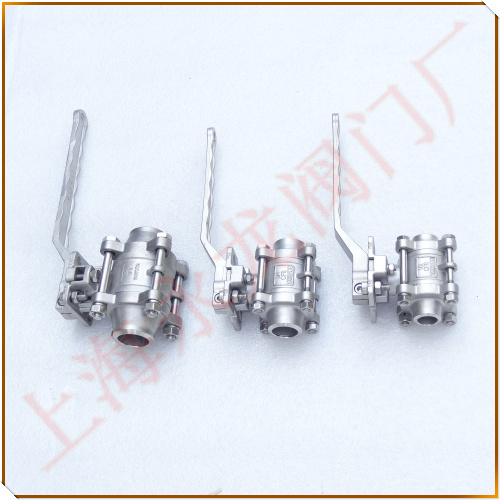

三片式焊接球阀-对焊三片式球阀
三片式球阀概述：
Q61F-1000WOG不锈钢三片式焊接球阀壳体采用蜡模技术精铸，密封采用碳强化PTFE斜面弹性密封圈负压在球面上，使密封达到零泄漏，使用寿命长等优点，阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能，广泛应用于城市燃气、城市供热、石油化工、液氨储罐、造船、钢铁、调压站、发电厂、消防、水处理等各类管道设备上。
对焊球阀设计待点：
1.ISO 5211平台连接
2.阀杆防飞出设计
3.防静电装置
4.上密封可调功能
5.壳体脱蜡精密铸造
6.壁厚标准:GB/T 26640
焊接球阀技术特点：
1.阀体接口焊接，不会有外部泄漏现象（对比螺纹与法兰形式的阀门）。
2.阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3.阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈，上面有2个O型密封圈、两个PTFE密封垫组成，确保无泄露。
4.尽量选择接管与阀体材料与管道材质相同，避免出现应力不匀。
5.球体的加工精度非常精密操作轻便，无不良干涉。
6.操作方式：手柄，电动，气动（安装：垂直/水平）
Q61F-1000WOG对焊三片式球阀采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏，带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
