三通球阀-三通T/L型球阀工作原理

时间:2019-06-06      来源:永龙阀门      阅读:
三通球阀-三通T/L型球阀工作原理
三通球阀的重要结构是哪些呢?
三通球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通。

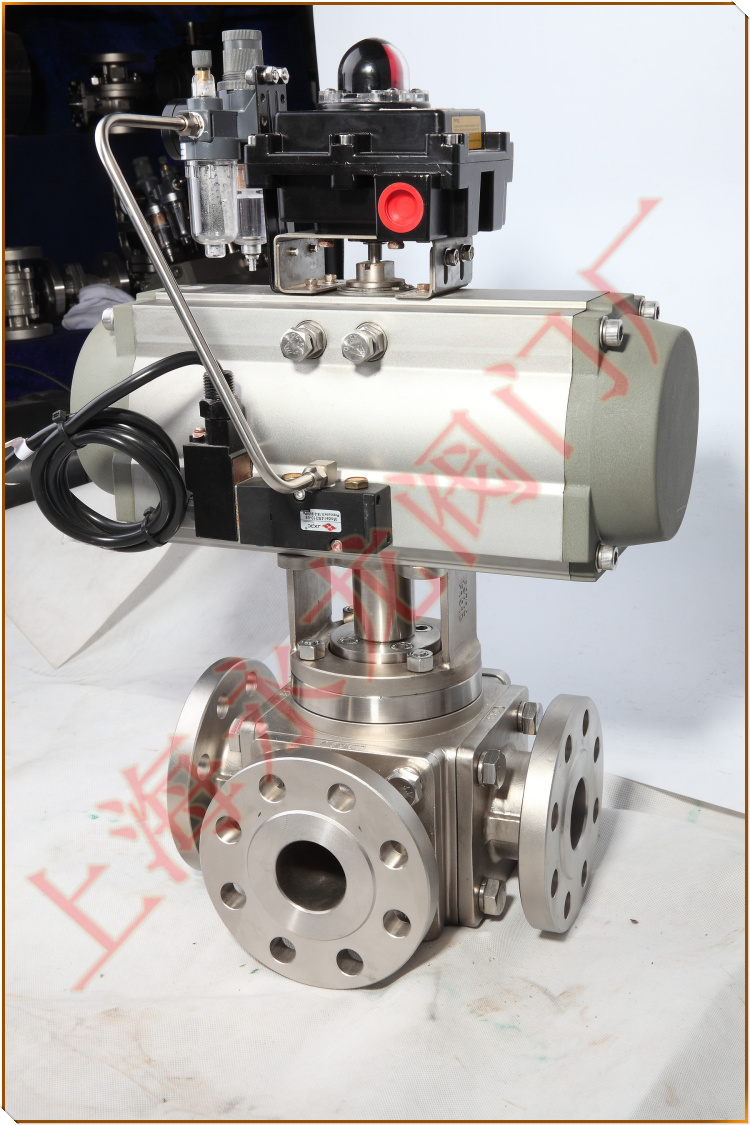

气动三通球阀
气动三通球阀
三通球阀工作原理决定阀体有三个口,一进两出或两进一出;和普通阀门不同的是,当内部阀芯在不同位置时,不同出口导通,如阀芯在下部时,左右相通,下出口被关闭;如阀芯在上部时,左下相通,右出口被关闭。三通球阀系列对介质流向的不同切换要求可分为Q44L型与Q45T型,如A、L型可实现对介质流向进行切换,变可相互垂直的两个通道连通或关闭。

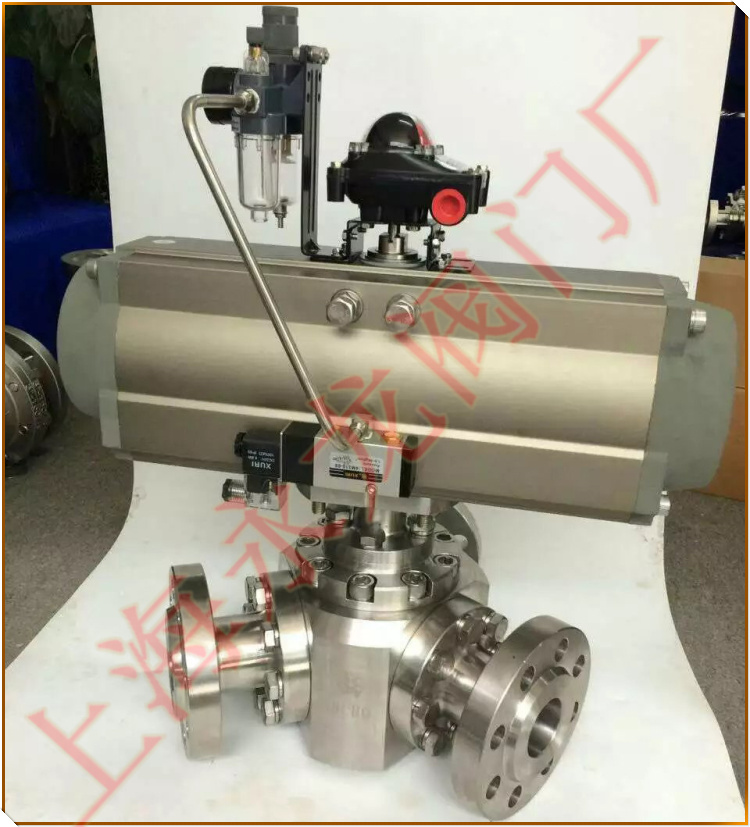

不锈钢高压三通焊接气动球阀
不锈钢高压三通焊接气动球阀
三通球阀工作原理:
气动三通球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,同时压缩弹簧,输出轴逆时针方向转动
气动三通球阀关闭:失气或失电时,弹簧推动两活塞合拢向中心移动,输出轴顺时针方向转动
1.三通球阀在结构上采用一体化结构,四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
2.三通球阀包括阀体、阀芯和阀杆,产品的阀杆一端与阀芯联动,另一端穿过阀体并与外部驱动机构联动;
3.三通球阀的阀芯内设有L形的第四流道,产品的阀体内设有通过阀芯以连通或断开第流道与第三流道的第五流道;
4.三通球阀的阀体内设有阀腔,产品的阀体内设有供介质流动并与阀腔相通的流道,该流道包括流道、第二流道、第三流道,产品的第流道与第三流道同一轴线,产品的第二流道的轴线与第流道、第三流道的轴线均垂直。

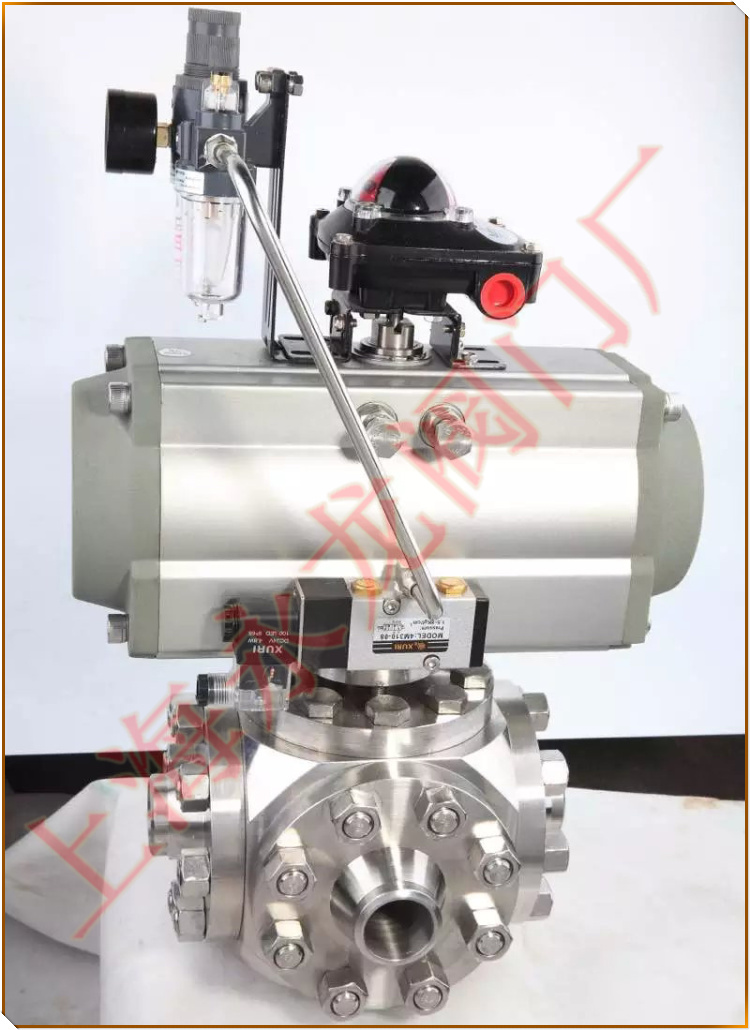

不锈钢三通气动球阀
不锈钢三通气动球阀
三通球阀流向设计:
三通球阀是阀门的一种,可分为L型和T型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通。
1.三通球阀要留有阀柄旋转的位置。
2.三通球阀不能用作节流。
3.带传动机构的球阀应直立安装。

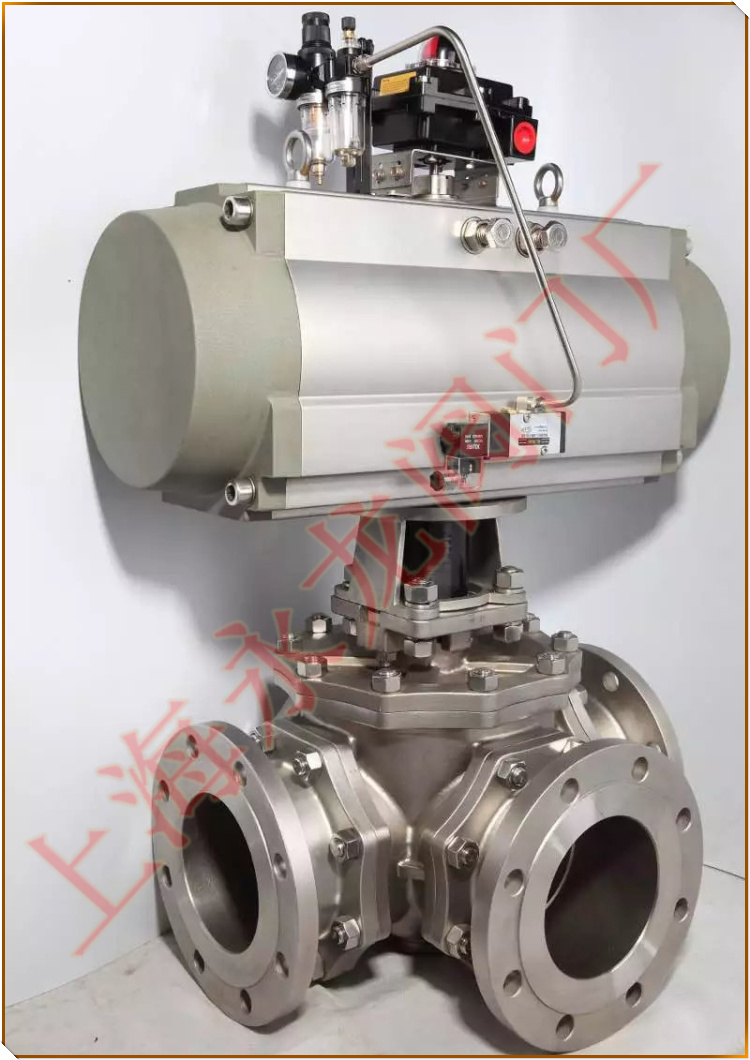

高压气动三通球阀
高压气动三通球阀
三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。三通球阀在结构上采用一体化结构,4面阀座的密封型式,可靠性高,设计实现了轻量化,使用寿命长,流通能力大,阻力小。三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。
