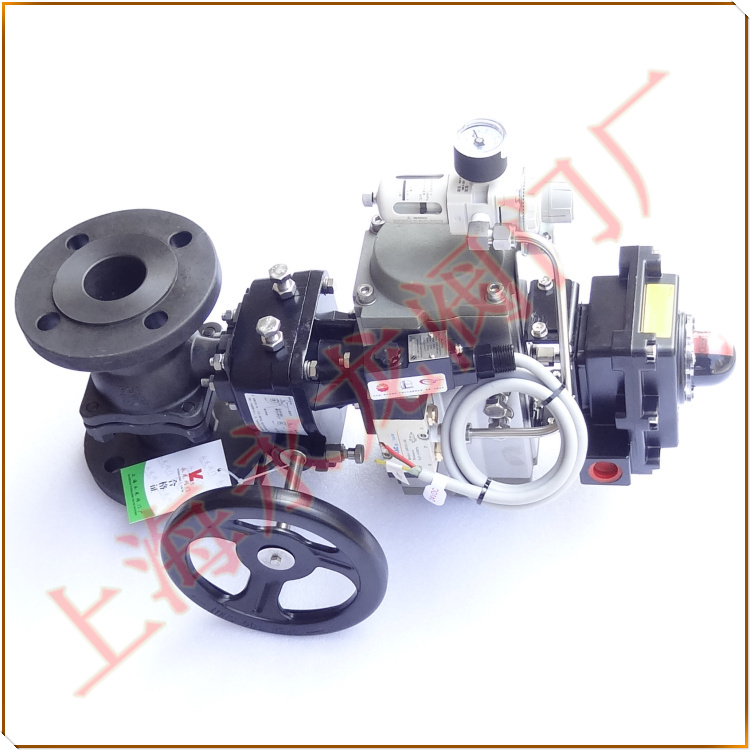

防爆气动切断阀
型号：QDQ421F-40 QDQ641F-40
别称：紧急切断阀 气动紧急切断阀 防爆切断阀 安全切断阀 熔断阀
切断阀概述：
防爆气动切断阀采用双作用或弹簧复位单作用角行程执行器，配套防爆电磁阀，气源处理器，行程开关，手动装置，易熔合金塞，防火防静电球阀为一体，以线圈控制压缩空气为动力,通过活塞齿条的直线运动带动输出轴的齿轮带动阀杆90°转动开启与关闭动作。产品广泛应用于石油、化工、水处理、船舶、造纸、电站、轻工等领域。
设计标准：
1.设计制造:GB/T-12237
2.法兰连接:HG/T20592、GB/T-9113
3.结构长度:GB/T-12221
4.壁厚标准:GB/T-26640
5.检验试验:GB/T-26480
技术参数：
1，阀体材质：WCB/碳钢，CF8/304不锈钢，CF8M/316不锈钢,CF3M/316L不锈钢
2，阀体压力：PN16,DN25,PN40
3，连接形式：法兰,RF/突面，F/凹面， M/凸面,
4，口径规格：DN15～150
5，使用温度：碳钢﹣29℃～＋80℃，不锈钢﹣40℃～＋80℃
6，阀瓣密封：软密封/PTFE,硬密封/实芯球+STL 高温/柔性石墨
配套附件使用说明：
行程开关又称限位开关，安装在执行器顶部，当动态接近态物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机。防爆限位开关是一种能够自动检查管道或者电路阀门位置然后将信号反馈的现场仪表，一般用于阀门的启闭量的信号输出，通过远程计算机操控来采集信息样本，而后对环境进行测量分析。
防爆电磁阀电动装置启动时，应按电气盘上的启动按钮，电动机随即开动，到一定时间后阀门开启，电动机自动停止运转，在电气盘上的“已开启”信号灯亮；如果防爆电磁阀关闭时，应按电气盘上的关闭按钮，阀门向关闭方向运转，到阀门全关，“已关闭”信号灯亮。防爆电磁阀运转中，正在开启、正在关闭、处于中间状态的信号灯应相应指示。阀门指示信号与实际动作相符，并能关得严、钉得开，说明电动装置正常。如果防爆电磁阀运转中、全开、全关时，信号灯不亮，而事故售号灯亮，说明传动装置不正常，应检查原因，进行修理，重新调试。电动装置有故障、关闭不严，需要处理时，应将动作把拨至手动位置，顺时针方向转动手轮关阀，逆时针方向为开阀。电动装置在运转中不能按反向按钮，如果由于误动作需要纠正时，应先按停止按钮，然后再启动防爆电磁阀。
空气过滤减压器作用：防止水及尘埃进入其它气动仪表元件内， 当供应压力有所改变时，仍然能够保持稳定的输出压力， 铜质滤芯有更高的抗腐力和长寿命， 适合阀门和轮机上使用。
手轮机构与气动执行器配套联合使用，是组成自动化控制系统主要部件，主要用于角行程90°开启和关闭的蝶阀、球阀、旋塞阀等实现手动驱动，也可用于其他自动控制机械产品需要手动驱动场合，在没有气源或现场可通过手轮装置开关紧急切断阀。
