软密封对夹式蝶阀

软密封对夹式蝶阀

  • 阀门型号:D71X-16,D371X-16,D41X-16
  • 通径规格:DN40~DN1000
  • 结构形式:软密封,硬密封
  • 阀体材质:球墨铸铁,碳钢,不锈钢
  • 公称压力:PN1.6MPa
  • 适用温度:+80℃
  • 应用范围:空气,水,油品,燃气
  • 产品特点:启闭方便迅速、省力、流体阻力小
点击询价 021-57566219
产品详情
   蝶阀(butterfly valve)又叫翻板阀,是一种结构简单的开关阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀门。D71X-16软密封对夹式蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节流量的目的。

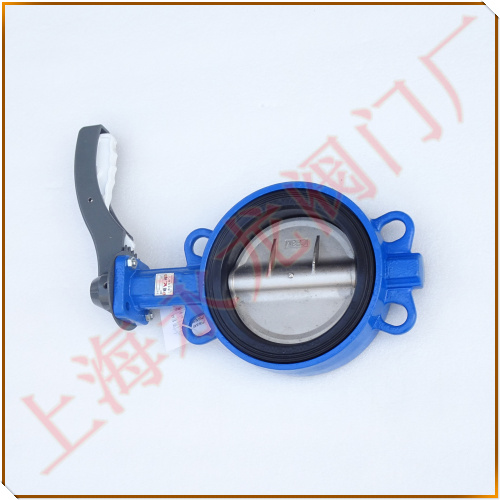

D71X-16软密封对夹式蝶阀图片
D71X-16软密封对夹式蝶阀
软密封对夹式蝶阀特点:
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆,在管道口积存液体较少。 低压下,可以实现良好的密封。 调节性能好。
3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。
4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

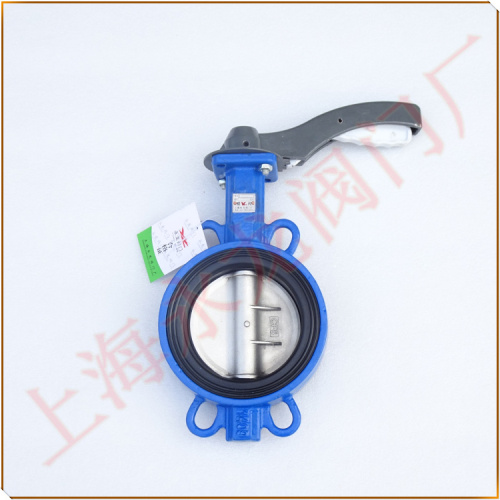

D71X-16对夹式软密封蝶阀图片
D71X-16对夹式软密封蝶阀
软密封对夹式蝶阀优点:
1、启闭方便迅速、省力、流体阻力小,可以经常操作。
2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
3、可以运送泥浆,在管道口积存液体较少。
4、低压下,可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大,流体阻力较小。
7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
8、密封面材料一般采用橡胶、PTFE、故低压密封性能好。
9、安装方便。
10、操作灵活省力,可选择手动、电动、气动、液动方式。
