对夹式气动蝶阀工作原理-紧急切断阀论坛
时间：2020-05-19 01:43:58 来源：永龙阀门 阅读：0次
对夹式气动蝶阀工作原理-紧急切断阀论坛

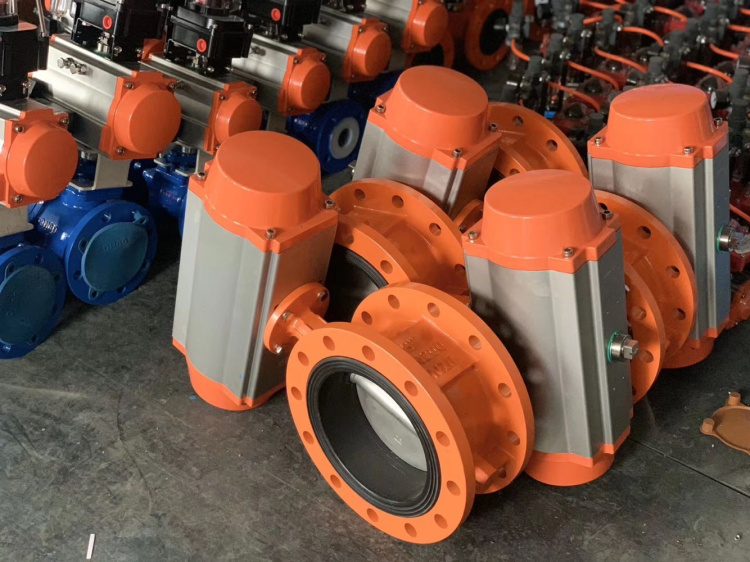

对夹式气动蝶阀是将压缩空气或氮气作为动力源，通过气源压力进入气动执行器，驱动阀杆带动圆盘形的蝶板围绕着阀杆轴线左右旋转，旋转角度为0-90°。当蝶板由初始位置旋转90°时，阀门即由开到关，或由关到开。对夹式气动蝶阀能顺利运行，关键就在于上方的角行程气动执行机构，也叫气动头，气动头靠气缸吸入空气为动力，带着阀杆阀板运动。
双作用气动蝶阀执行机构工作原理：

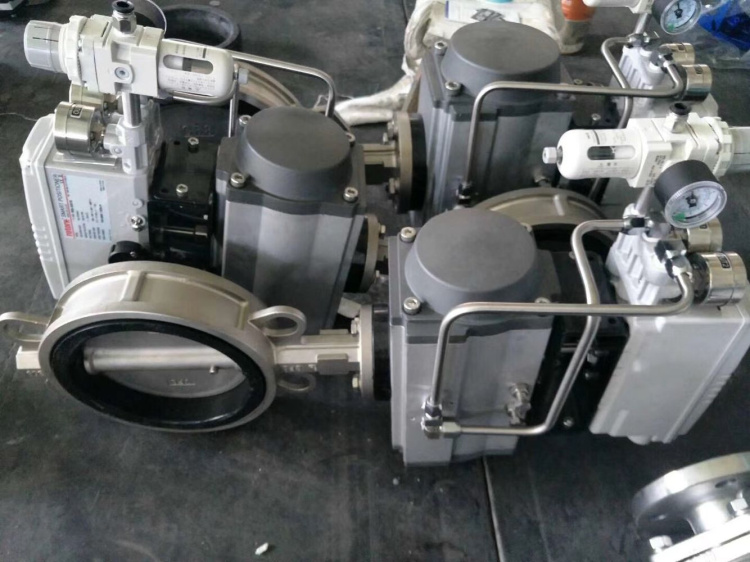

双作用气动头
通气打开，通气关闭。
常闭型：通电通气打开，断电通气关闭。常开型：通电通气关闭，断电通气打开。
AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用（弹簧复位），适用于户外或户内各种非腐蚀性环境。
双作用气动执行器多见于活塞式气缸，在失去气源时，阀门可处于保位（FL）状态。
单作用气动蝶阀执行机构工作原理：
单作用气动头带弹簧复位
常闭型（气开型）、常开型（气关型）。
常闭型：通气开，断气关闭。常开型：通气关，断气开。
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）。
