蝶阀知识:气动蝶阀的工作原理

时间:2022-03-23 22:15:52      来源:永龙阀门      阅读:0

蝶阀知识:气动蝶阀的工作原理

   气动蝶阀是由一个气动执行机构和蝶阀组合而成的阀门,气动蝶阀因为在蝶阀上安装了气动执行器,电磁阀线圈,空气过滤减压阀,信号反馈装置,使其能够适应一些高危的工况环境,减小了人力操作可能带来的危险,特别是在低压大中口径管道上,气动蝶阀的使用越来越多,除此之外大口径的气动蝶阀相对于其他气动阀门(气动球阀,气动切断阀,气动闸阀,气动截止阀)也更经济实惠。

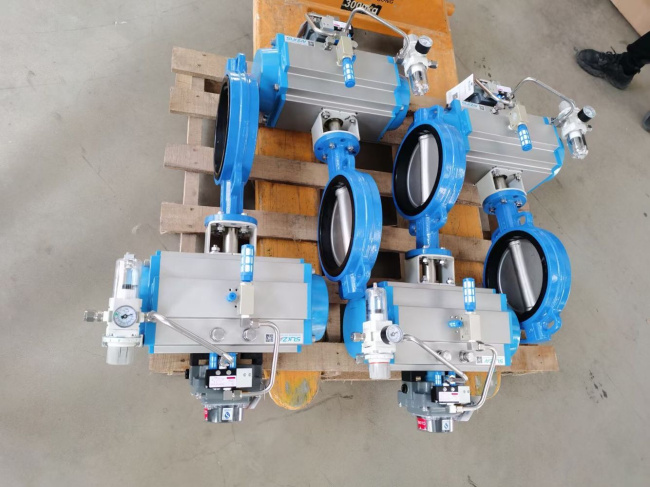

软密封气动蝶阀

软密封气动蝶阀-上海永龙

   气动蝶阀使用范围广泛,是因为其结构简单,更方便检修和维护,并且启闭迅速,不仅可以大大提高工作的效率,还能够减少检修和维护时间,降低人力成本。另外,气动蝶阀可根据顾客的要求,选用不同材质的密封圈和零部件,以适应不同的介质和工况环境,从而使气动蝶阀发挥其使用效果。气动蝶阀的执行器有单作用(常闭式)和双作用(常开式)形式之分,单作用执行器具有弹簧复位的功能,可以在失去气源时自动关闭或开启,安全系数更高!而双作用气动执行器,在失去气源时,气动执行器失去动力,阀位会保持在失气时所在的位置。

气动蝶阀的工作原理:

   气动蝶阀是给蝶阀安装了气动执行器,来替代人力操作。它的工作原理是以压缩空气为动力源,驱动阀杆转动,阀杆又带动圆盘形蝶板旋转,蝶板的初始位置根据实际需求而定,蝶板从初始位置旋转,当蝶板旋转到与阀体呈90°时,气动蝶阀为全开状态,当蝶阀旋转到与阀体呈0°或180°时,气动蝶阀为关闭状态。

对夹式气动蝶阀

对夹式气动蝶阀-永龙阀门

气动蝶阀的气动执行器运行速度比较快,在动作执行过程中也很少会因卡住而损坏。气动蝶阀可做气动切断阀使用,也可以给其装配阀门定位器,来实现对管道中介质的调节控制。广泛应用在化工、造纸、煤矿、石油、医疗、水利等行业。
