三偏心蝶阀与双偏心蝶阀的区别

时间:2020-10-31 13:28:42      来源:永龙阀门      阅读:0
三偏心蝶阀与双偏心蝶阀的区别
The difference between the triple eccentric butterfly valve and double eccentric butterfly valve
三偏心蝶阀
外文名:Trieccentric butterfly valve
   传统的硬密封蝶阀密封性能没有保证,泄漏量较大,为了改变这种现状,硬密封蝶阀经过多次的改革,诞生了三偏心蝶阀。三偏心蝶阀的特点在于将耐高温耐腐蚀的合金材料堆焊在了阀座密封表面层,将多层软叠式密封圈在蝶板上固定,这样的工艺使得三偏心蝶阀比传统的蝶阀产品更耐高温高压环境,更加耐腐蚀。
具体来说,硬密封蝶阀采用三偏心结构的好处是:
   三偏心的独特设计,让金属硬密封开始更省力,阀门在开启和关闭时,蝶板在旋转过程中与阀体之间没有磨擦,当阀门关闭时,传动机构的力矩增大能够提供一个补偿密封,大大提高了三偏心蝶阀的密封性能,同时延长了蝶阀的使用寿命。
三偏心蝶阀是哪三个偏心
第一个偏心是阀轴位于阀板轴后面,使得密封能够完全紧密环绕接触整个阀座。
第二个偏心是阀轴中心线偏离管道和阀门中心线,避免受阀门开启和关闭的干扰。
第三个偏心是阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。

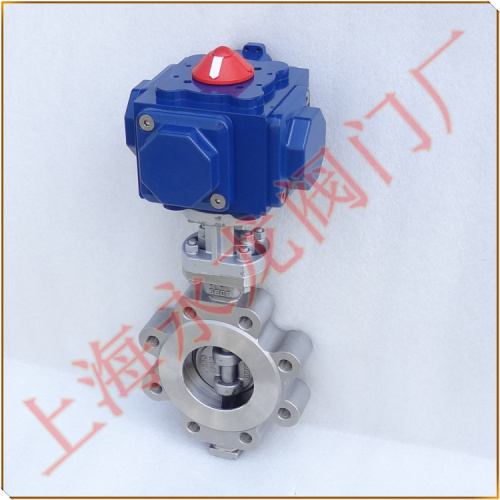

偏心蝶阀
三偏心蝶阀与双偏心蝶阀的区别
1,单偏心蝶阀
为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。
2,双偏心蝶阀
在单偏心蝶阀的基础上进一步改良成型的就是应用广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高(特别是金属阀座)、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。
3,三偏心蝶阀
要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。 这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
三偏心蝶阀属于高性能蝶阀的一种,目前在很多领域都有应用,甚至于在某些领域已经取代了闸阀、截止阀、球阀等产品。
