高性能双偏心蝶阀安装注意事项

时间:2022-02-22 16:31:12      来源:永龙阀门      阅读:0

高性能双偏心蝶阀安装注意事项

   双偏心蝶阀也叫作高性能蝶阀, 在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心高性能软密封蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。双偏心蝶阀主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。

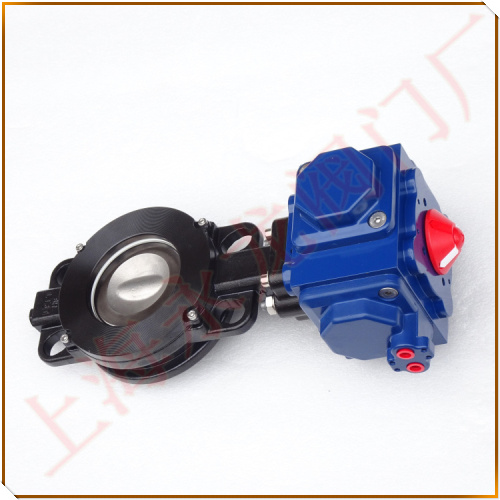

气动高性能双偏心蝶阀

气动高性能双偏心蝶阀-上海永龙阀门厂

高性能双偏心蝶阀安装注意事项:

1.先将法兰焊接到管道上并且冷却至环境温度后,才可将阀门安装到法兰上。否则焊接产生的高温会影响偏心蝶阀弹性阀座的性能。

2. 焊接法兰的边缘必须用车床加工到表面平滑为止以避免在阀门安装过程中伤及弹性阀座。法兰表面必须完全不受损坏不发生变形,清除所有污垢粉尘和异物,避免阀门及法兰接口发生液体泄漏。

3. 清洁法兰及管道内腔以彻底清除焊接产生的溅落物、剥落的水垢和其他留下的异物。

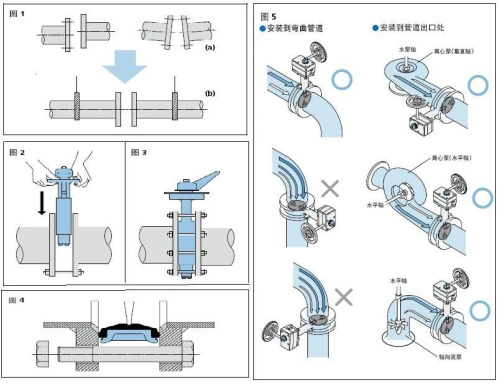

4. 在阀门之间安装管道时,精确地对准上下水管道的中心对于无故障操作至关重要。图 1 所示的不精确中心点必须避免。

5. 安装阀门时将管道下方的定位螺栓定在同一高度起到支撑作用,并调节法兰之间的距离直至阀体两侧相距6-10毫米左右。切记此处阀门只能从关闭位置打开到10°的位置。

6. 将两个螺栓插入阀门的下侧导杆中,然后仔细安装,使法兰表面不会损伤弹性阀座。(见图2)

7. 然后将另外两个螺栓置入阀门上方的导杆中,确保在管道和阀门之间准确的中心定位。

8. 开启阀门三次以检查阀板和法兰的接触之间是否有不畅。

9. 移去定位螺栓,将所有螺栓放在阀体四周进行交替对角紧固(见图3 图4),直到法兰触到阀体为止。请参考以下表格以获得推荐的扭矩值。

10.安装执行机构时为阀门提供一个支撑以避免阀门颈的扭曲并减少双偏心蝶阀和管道之间的磨擦。

11.不要踩踏在阀门颈或阀门手轮上。

12.不要颠倒安装DN350或更大型号的阀门。

13.不要在止回阀或泵上直接安装高性能双偏心蝶阀,这样在接触阀板时可能会造成损坏。

14.不要在弯头和渐缩管的下游一侧安装阀门,或在流速变化时校准阀门。发生这种情况,建议在大约10倍于阀门公称直径的距离之外安装阀门。

15.安装双偏心蝶阀需要考虑到哪个阀板会在输送液体过程中经受流速和压力的冲击。

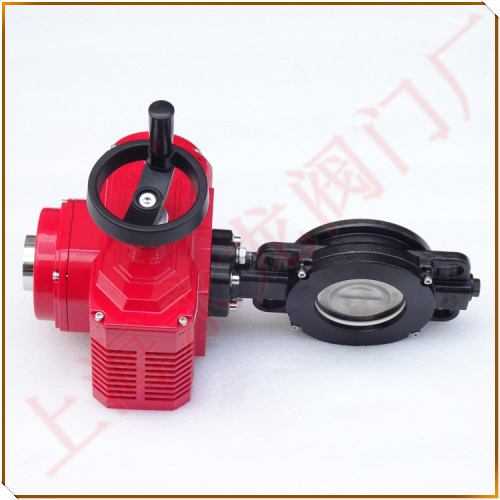

电动高性能双偏心蝶阀

电动高性能双偏心蝶阀-上海永龙阀门厂

高性能双偏心蝶阀安装注意事项

   高性能双偏心蝶阀,特殊的浮动式阀座设计,依据压力源之方向,自动调整阀座位置,达到阀门双面持压之效果,并增加了阀座使用寿命,配合空气分离市场要求及实验,使用寿命可达80万次以上,阀轴经过特殊防尘设计,防止了流体进入阀轴造成阀轴卡死之情况,蝶阀型号依不同工况,可选用不锈钢或其它特殊合金钢供业主使用,阀座提供了PTFE、RTFE、PEEK、METAL等材质,双偏心电动高性能蝶阀双偏心气动高性能蝶阀适用于石化、炼油、空分、CDA等大多数之不同温度与压力之工况场合。
