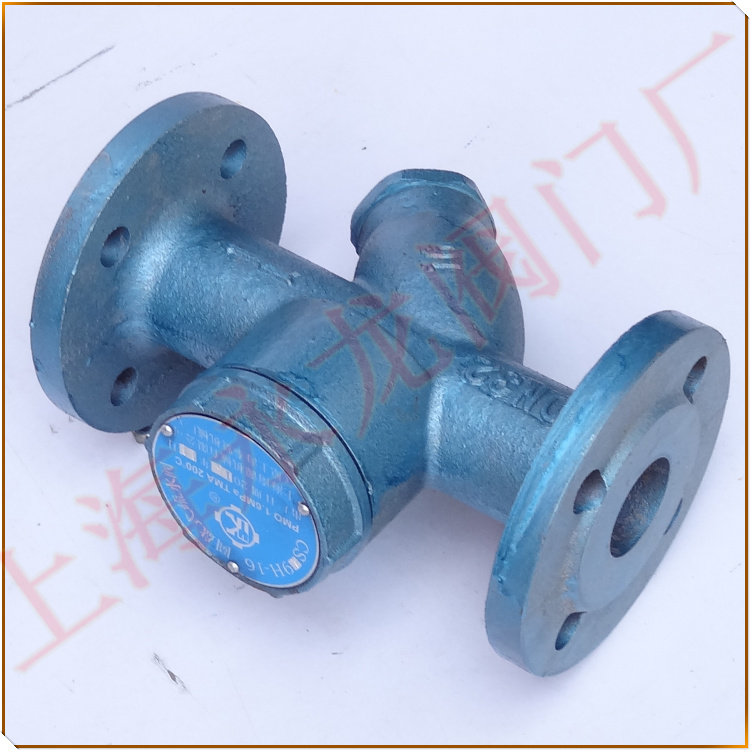

圆盘式疏水器

圆盘式疏水器

简介:上海奉贤机械厂开源牌CS49H-16圆盘式疏水器:依靠液体的热动力学性质的变化而动作,由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作。

点击询价 021-57566219
产品详情
开源牌CS49H-16圆盘式疏水器-上海奉贤机械厂
别称:疏水阀、自动排水器、凝结水排放器
型号:螺纹CS19H-16、法兰CS49H-16
圆盘式疏水器概述:
热动力型CS49H-16圆盘式疏水器是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。圆盘式疏水阀原理是依靠液体的热动力学性质的变化而动作,由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作。
热动力型疏水阀(圆盘式)
热动力式圆盘式疏水器
热动力式圆盘式疏水器
热动力式疏水阀内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。漏汽率3%,过冷度为8℃-15℃。
当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
圆盘式疏水阀主要性能参数:
最高工作压力:1.6Mpa;
最低工作压力:0.03Mpa
最高工作温度:200℃
最高背压率:≤50%
过冷度:≤8℃
漏气率:3%
使用寿命:≥8000h
圆盘式疏水器技术参数:
口径:DN15~DN50
压力:1.6MPa
材质:球墨铸铁
阀瓣:304不锈钢
过滤网:304不锈钢
密封圈:PTFE
连接方式:法兰、内螺纹
上海南源机械有限公司(原上海奉贤机械厂)
上海奉贤机械厂1980年建厂,地址:上海市奉贤区南桥镇沪杭支路24号,公司类型: 有限责任公司(国内合资) ,注册资本: 355.1万人民币 ,以“KY开源”为注册商标,上海奉贤机械厂是上海地区唯一一家专业生产疏水阀的厂家,1984年获得上海市农业委员会“农业科技进步奖”,1988年获得上海市人民政府“上海市科学技术进步奖”,1990年开源疏水阀获得阀门行业疏水阀质量评比中荣获二等奖,1992年获得“上海市级新产品奖”,1994年被评为上海第九届节能产品节能技术交易会受欢迎产品,1996年被评为第四届上海国际工业博览会推荐产品,1992年被宝钢工程指挥设备处疏水阀定点供应单位之一,1996年12月上海英格兰压缩机有限公司“供应商评估委员会”确定为优秀供应商,2002年获得:ISO9001:2000质量管理体系认证证书,2004年-2008年获得“中国石化上海石油化工股份有限公司物资供应商网络成员”,
主要生产:CS19H-16圆盘式疏水阀|CS49W-25G热动力型疏水阀|CS17H-16C热静力型疏水阀|排气阀/P11H-16P空气疏水阀|钟形浮子式疏水阀|JNDL凝结水自动回收装置/ZH24W2-7注水阀|KJ13-16窥视镜|气(汽)水分离器|JH-6Z减荷阀|JQ-6L进气阀|FL-12L自动放气阀|PT-12C油压旁通阀|JQ-3Z气缸式进气阀及压缩机配套产品。
我们赖以生存的地球,资源再利用的重要性、环境保护的紧迫性正日益凸显。为了子孙后代,我们要走可持续发展之路。几十年来,我们致力于蒸汽管网节能产品-各类蒸汽疏水阀及配套产品的开发、研制,现已发展成为上海疏水阀专业开发和生产企业之一。近年来,又在压缩机空气系统,相继开发了气水分离器,进气阀,减荷阀等配套产品。
我们将秉承“开源节流,绿色环保”之理念,一既如往地提供优质高效的节能产品,以保护人类共同的家园-地球。
2016年上海永龙阀门厂与上海南源机械有限公司共赢互利,联手合作,我们倡导“科技创新、环保为先”的设计理念,公司将不断为用户奉献符合市场需求的流体工业产品。
疏水阀销售热线:021-57566219 15900658318 石先生
