3种偏心蝶阀的制造工艺

时间:2022-01-05 13:50:50      来源:永龙阀门      阅读:0

3种偏心蝶阀的制造工艺

偏心蝶阀分为单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。与中线蝶阀相对,阀杆轴心同时偏离碟片中心及本体中心,且密封副为斜椎的蝶阀称为偏心蝶阀。阀体内腔上下阀轴孔与蝶板上下阀轴孔间用衬套进行保护,防止介质内的大颗粒物进入阀轴孔。在阀体的内腔设有防蝶板过位挡块,确保蝶板在关闭时不到位。偏心蝶阀与上下阀轴采用异型孔及异型轴的链接方式,在蝶板的启闭过程中实现了蝶板的上下左右浮动的无销链接的功能,减少了蝶板与阀座间的干涉区,从而大大降低了扭矩。蝶板的浮动结构实现了单偏心的制作工艺,变偏心的使用功能。

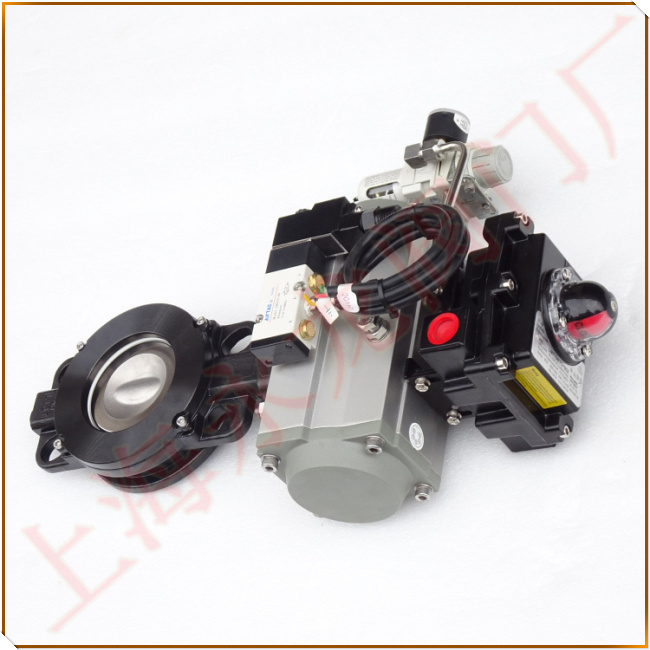

气动高性能软密封双偏心蝶阀

气动高性能软密封双偏心蝶阀-上海永龙阀门厂

3种偏心蝶阀的制造工艺:

   I单偏心蝶阀:蝶板的阀杆中心与蝶板密封截面按偏心设计,蝶阀在开启过程中,蝶板密封面逐渐脱离阀座密封面,蝶板转动至15° ~25°时,蝶板密封面完全脱离阀座密封面,完全开启后,阀座密封面和阀瓣密封面之间形成间隙,蝶阀在启闭过程中,两密封面之间相对机械磨损及挤压大为降低,延长了阀门使用寿命。单偏心结构在蝶阀的整个开关过程中,蝶板与阀座的刮擦现象并未完全消失,在应用范围上和中线蝶阀基本类似,阀门以软密封为主。

   II双偏心蝶阀:双偏心蝶阀的阀杆轴心既偏离阀板密封面,也偏离阀体中心。第一道偏心-阀杆轴心与密封面偏心,第二道偏心,阀杆轴心与阀体中心偏心。双偏心的效果使阀门被开启后蝶板能迅速脱离阀座,大幅度地消除了蝶板与阀座的不必要的过度挤压,刮擦现象,同时也减轻了开启阻距,降低了磨损,提高了阀座寿命。刮擦的大幅度降低,使得双偏心蝶阀可以采用金属阀座,提高了蝶阀在高温领域的应用。

   III三偏心蝶阀:三偏心蝶阀的阀杆轴心既偏离阀板密封面,也偏离阀体中心,同时,阀座密封面所在回转轴线与阀体通道轴线偏心一定的角度。第一道偏心-阀杆轴心与密封面偏心,第二道偏心,阀杆轴心与阀体中心偏心,第三道偏心,密封面回转轴线与阀体通道轴线偏心。蝶阀经过第三次偏心后,蝶板的密封面剖切面不再是圆形,而是椭圆,密封面形状也因此而不对称,一边倾斜于本体中心线,另一边则平行于本体中心线。第三次偏心的最大特点就是从根本上改变了密封构造,不再是位置密封,而是扭矩密封,即不再是依靠阀座的弹性变形密封,而是依靠阀座的接触面密封比压达到密封效果。

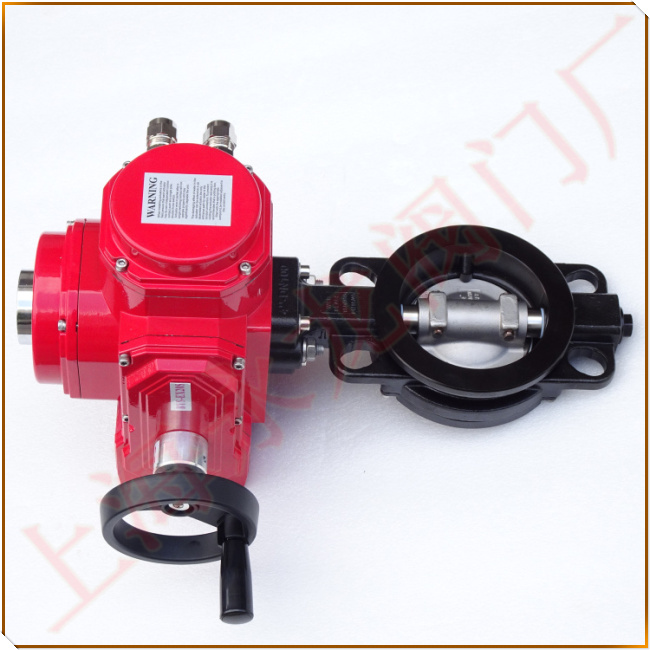

电动软密封对夹式双偏心蝶阀

电动软密封对夹式双偏心蝶阀-上海永龙阀门厂

   三偏心蝶阀解决了金属阀座零泄漏这一难题,其密封等级可以达到VI级泄露;因为是金属阀座,蝶阀可以在高压高温的工况使用,而且,阀门开关时蝶板不刮擦阀座,没有了密封面的摩擦力,阀门的启闭力矩也大大减小,因为第二道偏心,在关闭时阀杆两侧的蝶板受介质压力的面积不一样,会产生不平衡力,介质力增加了关方向的扭矩,随着介质压力增高,关方向的扭矩会增大,密封比压提高,所以会有“越关越紧”的说法,当然,介质压力增高需要的密封比压也同时增大,并非压力越高阀门就越不会泄露。

YoLo高性能偏心蝶阀有:双偏心电动高性能蝶阀对夹式气动高性能蝶阀双偏心气动高性能蝶阀双偏心高性能软密封蝶阀
