机械式气动阀门定位器的工作原理

时间:2020-09-06 13:15:32      来源:永龙阀门      阅读:0
机械式气动阀门定位器的工作原理
The working principle of mechanical pneumatic valve positioner
   机械式气动阀门定位器是气动调节阀的主要附件,通常与气动阀门配套使用,接受调节器的输出信号,通过这个装置可调节进入执行器(气动薄膜)内气量,可以精准的控制阀门的位置。以的输出信号去控制气源的压力开启调节阀的高度,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。

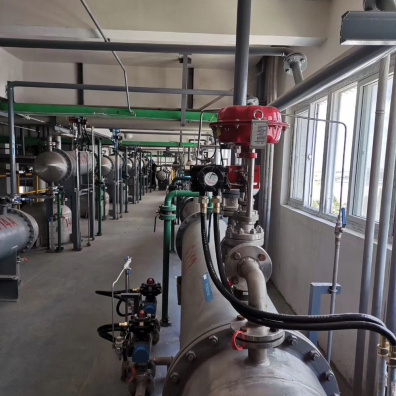

气动调节阀 Pneumatic control valve
气动调节阀 Pneumatic control valve
机械式气动阀门定位器的工作原理:
   控制器输出的电信号是4~20mA,气动信号是20Kpa~100Kpa,从电信号到气信号是通过电气转换器进行的。气源来自于空压站的压缩空气,在阀门定位器气源进口前段还有一个空气过滤减压阀,用于压缩空气的净化。从减压阀出口的气源从阀门定位器进入,至于多少气量进入阀门的膜头,根据控制器的输出信号决定。

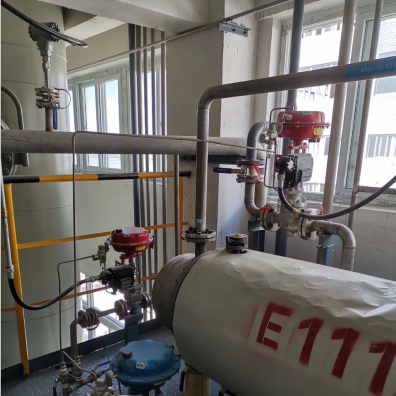

气动单座调节阀 Pneumatic single-seat regulating valve
气动单座调节阀 Pneumatic single-seat regulating valve
气关式(正作用)气动薄膜调节阀工作原理:
   正作用的阀门定位器,控制器输出信号4-20mA。当4mA时,对应的气信号是20Kpa,调节阀全开。当20mA时,对应的气信号100Kpa,气动薄膜调节阀全关。
   气动薄膜气室通气源,膜片向下压膜片覆盖的六根弹簧弹簧,从而推动阀杆向下移动,阀杆与阀芯相连一起,阀芯正向安装,于是在得气源是阀门往关位置移动。因此,将其称之为气关阀。故障开的意思,当气源由于施工或气管的腐蚀,导致供气中断,阀门在弹簧的反作用力下又复位,阀门又处于全开位置。

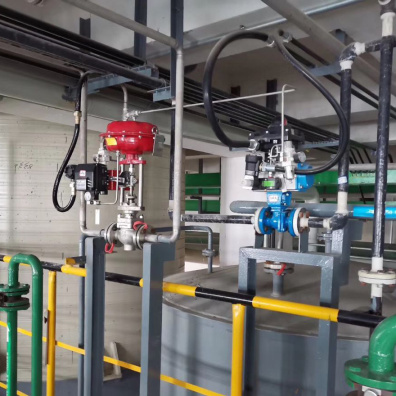

气动薄膜单座调节阀 Pneumatic film single-seat regulating valve
气动薄膜单座调节阀 Pneumatic film single-seat regulating valve
气关式(正作用)气动薄膜调节阀应用举例:
怎么用是站在安全角度考虑的,这是选气开还是气关的必要条件。
   举例:锅炉的核心装置之一汽包,一台用于给水系统的调节阀肯定要用气关式。为什么?打个比方,假如因为气源或电源突然中断,炉膛依然在剧烈燃烧,不断的加热汽包的水。要是用的气开调节阀,能源中断,阀门就关闭,汽包没有进水分分钟烧干(干烧),这是非常危险的,根本无法在短时间处理调节阀故障,从而会导致停炉事故发生。
   因此,避免干烧甚至停炉事故发生,必须得用气关阀。虽然能源中断,调节阀位于全开位置,给汽包不断进水,但不会导致汽包干钱,处理气动调节阀故障还是有时间应付不至于直接停炉来处理。
   通过上面的举例,现在应该对气开调节阀和气关调节阀如何选用应该有个初步的认知了吧!
