气关式气动薄膜调节阀的作用原理

时间:2020-04-10 15:36:20      来源:永龙阀门      阅读:0
气关式气动薄膜调节阀的作用原理
生产过程中,调节阀使用过久会导致行程不准,在某个位置总是有较大的误差,行程为0-100%,选取最大点进行调校,分别是0、25、50、75、100,都是百分数表示。尤其是机械式阀门定位器,调校时需要把定位器内部的调节零位和调节跨度的两个手动的部件位置清楚在哪里。

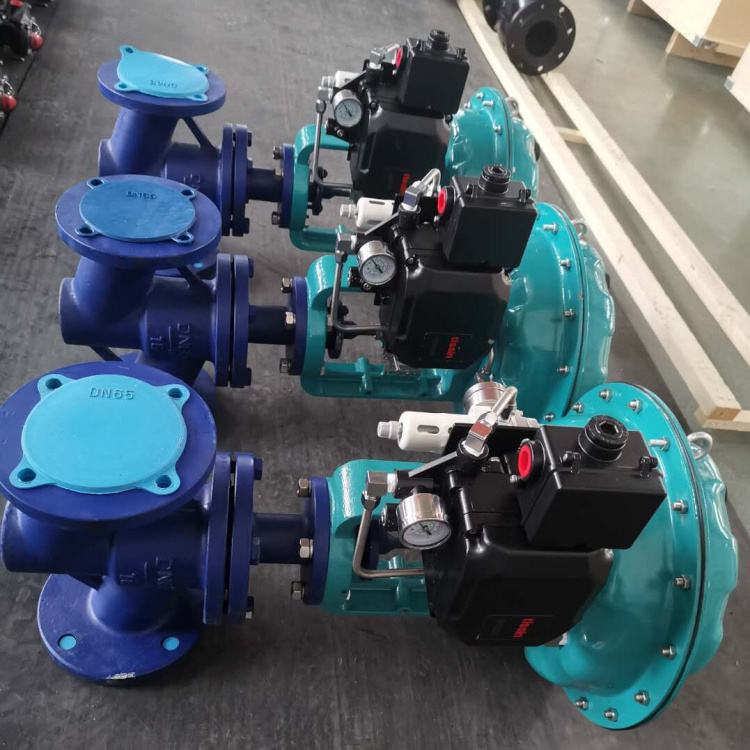

气关式气动薄膜调节阀
气关式气动薄膜调节阀的作用原理:
正作用的阀门定位器,控制器输出信号4-20mA。当4mA时,对应的气信号是20Kpa,调节阀全开。当20mA时,对应的气信号100Kpa,调节阀全关。气动薄膜气室通气源,膜片向下压膜片覆盖的六根弹簧弹簧,从而推动阀杆向下移动,阀杆与阀芯相连一起,阀芯正向安装,于是在得气源是阀门往关位置移动。因此,将其称之为气关阀。故障开的意思,当气源由于施工或气管的腐蚀,导致供气中断,阀门在弹簧的反作用力下又复位,阀门又处于全开位置。
假如以气开式气动调节阀为例,进行调校。
第一步;调零点,控制室或信号发生器给予4mA,调节阀应该全关,达不到全关进行调零。调零完成直接调50%这个点,与之相差进行跨度调整,同时注意反馈杆与阀杆应该是处于垂直状态。调好后再进行100%这个点调整,调节好后再从0-100%之间的五个点反复调整,直到开度精确为止。
结束语;从机械式定位器到智能式定位器。站在科技方面看,科技发展的神速,给予一线维护人降低了劳动强度。个人认为,想锻炼动手能力和学到技术,机械式定位器是最好的,尤其对于新入门的仪表人员。智能式定位器说白了,会看懂说明书上几个字,手指动动就行了,什么调零点调量程,调行程一切自动调整,只要在哪里傻傻的等着它自己玩完了就整理了现场走人就是。对机械式的,很多部件要自己动手拆动手修理再安装,对于动手能力肯有有提升,而且对其内部结构更有印象。
不管是智能还是机械型的,其对于整个自动化生产过程是处于主导地位的,一旦“出现问题”,调节无从说起,自动化控制便失去意义。
