薄膜式气动调节阀的安装注意事项

时间:2022-01-27 17:43:36      来源:永龙阀门      阅读:0

薄膜式气动调节阀的安装注意事项

   调节阀主要分电动调节阀,气动调节阀,薄膜式气动调节阀是指使用弹性膜片将输入气压转变为对推杆的推力,通过推杆使阀心产生相应的位移,改变阀门的开度。用于控制流体的压差及温差,当调节部位收到调节信号,阀杆会根据信号自动控制阀门的开关程度,从而达到对流体流速及压力的调节;常用于供热,燃气,石化等管路中。

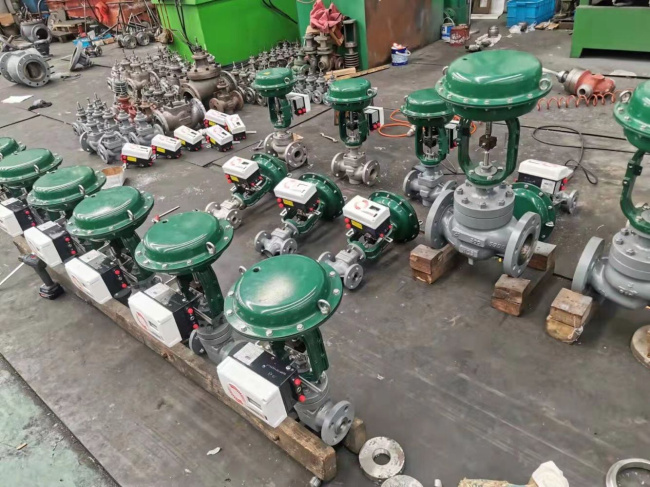

气动薄膜式调节阀

气动薄膜式调节阀-上海永龙阀门厂

薄膜式气动调节阀的安装注意事项:

1,为了确保气动薄膜式调节阀工作的安全可靠,应尽量采用水平安装,阀前后要保证10D的直管段长度,应避免在震动强度较大的场合安装。如泵出口位置要尽量采用延长管线的办法,以避免对调节阀造成损伤。

2,要设置旁通管道。目的是便于切换或手动操作, 可在不停车情况下对调节阀进行检修。确保调节阀与工艺管线在同一直线上,同时要让执行机构保持垂直。调节阀在安装前要彻底清除管道内的异物,如污垢、焊渣等。螺栓要采用双头螺栓。垫片要使用可多次重复使用的金属缠绕式垫片以确保调节阀的密封可靠性。

3,要确保调节阀在今后使用中的足够维护空间。一般调节阀上都装有负线,在调节阀出现紧急情况时可切换负线,但是在安装负线时要注意给调节阀留出一定的维护空间,一般为不低于50CM的距离。气动调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。阀体上流体方向箭头应与流体方向一致。

4,更换阀芯、阀座。对于有手轮机构的调节阀,把手轮机构转动到极限位置,用专用内六角扳手松开调节阀推杆和阀芯的十字连接块,让执行机构与阀芯的连接脱开。松开上阀盖螺丝把整个上阀盖连同执行机构一起拿下来。

可以用专用工具分别把阀芯阀座换下来,然后换上新的阀芯阀座即可。

5,更换执行机构:安装时要注意的是气罐的垂直(立式)或水平度(卧式)。气缸上下必须自如,不能有卡涩现象。为了便于维护检修,启动执行器应安装在靠近地面或楼板的地方。当装有阀门定位器或首轮机构时更应保证观察调整和操作的方便。首轮机构的作用是:在事故情况下,可以用它来直接人工操作调节阀,而不用气压驱动。

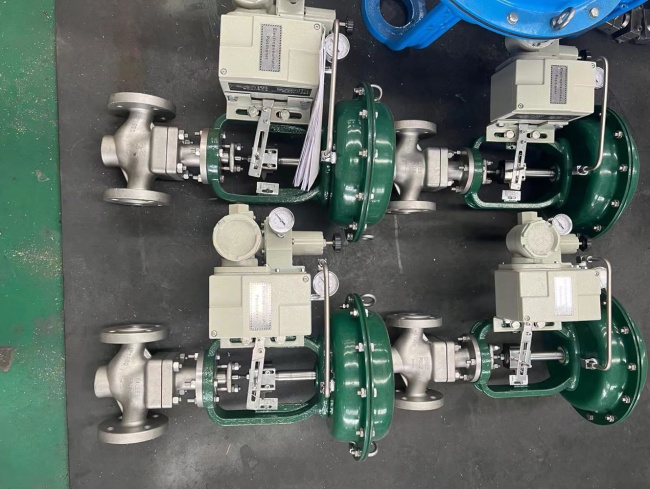

薄膜式气动调节阀图片

薄膜式气动调节阀-上海永龙阀门厂

   气动调节阀执行机构的位移与信号压力成比例关系。当信号压力通入薄膜气室时,此压力乘上膜片的有效面积得到推力,使推杆移动,弹簧受压,直到弹簧产生的反作用力与薄膜上的推力相平衡为止。信号压力越大,推力越大,推杆的位移即弹簧的压缩量也就越大。推杆的位移范围就是执行机构的行程。推杆则从零走到全行程,阀门就从全开(或全关)到全关(或全开)。
