调节阀定位器工作原理

时间:2022-01-13 14:17:14      来源:永龙阀门      阅读:0

调节阀定位器工作原理

   在现代化工厂的自动控制中,调节阀得到广泛的应用,通过接受控制单元输出的控制信号,从而去改变介质流量、压力、温度、液位等工艺参数,根据工艺变量(温度、压力、压降和流速等)、流体特性(粘度、腐蚀性、毒性、含悬浮物或纤维等)以及调节系统的要求(可调比、泄漏量和噪音等)、调节阀管道连结形式来综合选择调节阀型式。

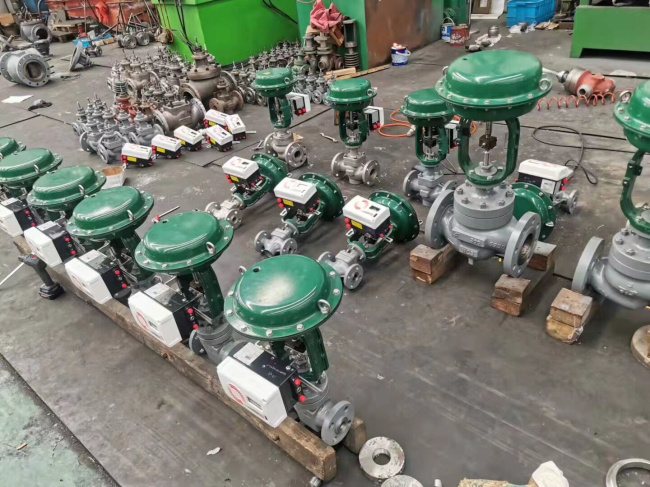

气动单座调节阀

气动单座调节阀-上海永龙阀门厂

常用的有单座调节阀、双座调节阀和套筒调节阀

1,直通单座调节阀

一般适用于工艺要求泄漏量小、流量小、阀前后压差较小的场合。但口径小于20mm的阀也广泛用于较大差压的场合;

不适用于高粘度或含悬浮颗粒流体的场合。

2,直通双座调节阀

一般适用于对泄漏量要求不严、流量大和阀前后压差较大的场合;

但不适用于高粘度或含悬浮颗粒流体的场合。

3,套筒调节阀

一般适用于流体洁净,不含固体颗粒的场合。

阀前后压差大和液体可能出现闪蒸或空化的场合。

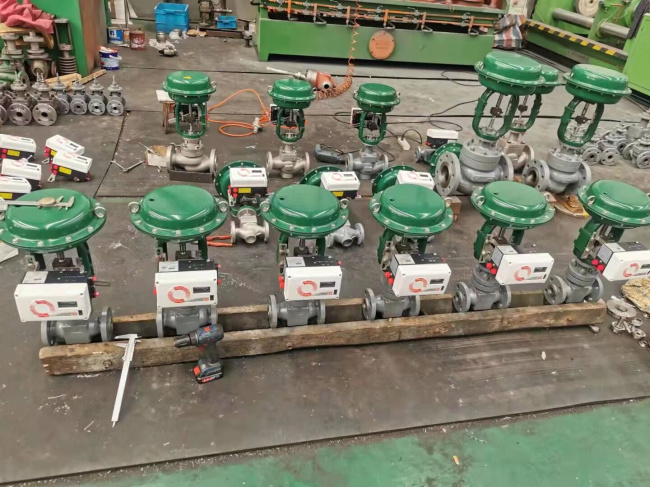

气动双座调节阀

气动双座调节阀-上海永龙阀门厂

调节阀定位器工作原理:

   定位器的工作原理基本一致:即采用微处理器对给定值和位置反馈作比较,将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,当两者有偏差时,改变其到执行机构的输出信号,使执行机构动作,建立了阀杄位移量与定位器输出信号之间的—对应关系。

   调节阀根据工艺对泄漏量的要求选择不同等级泄漏量的阀型。一般直通单座阀泄漏量应小于或等于额定C值的0.01%,双座阀的泄漏量应小于或等于额定C值的0.1%。调节阀气开、气关选择原则:仪表供气系统发生故障或控制信号突然中断时,调节阀的开度应处于使生产装置安全的位置。
