薄膜式气动调节阀的工作原理

时间:2020-04-10 15:30:35      来源:永龙阀门      阅读:0
薄膜式气动调节阀的工作原理
薄膜式气动调节阀由执行机构(直行程气动薄膜或角行程气缸)和阀体组成的气动调节阀(包括一般的单座阀、双座阀、套筒阀、截止阀,球阀、蝶阀等)的通用规程。

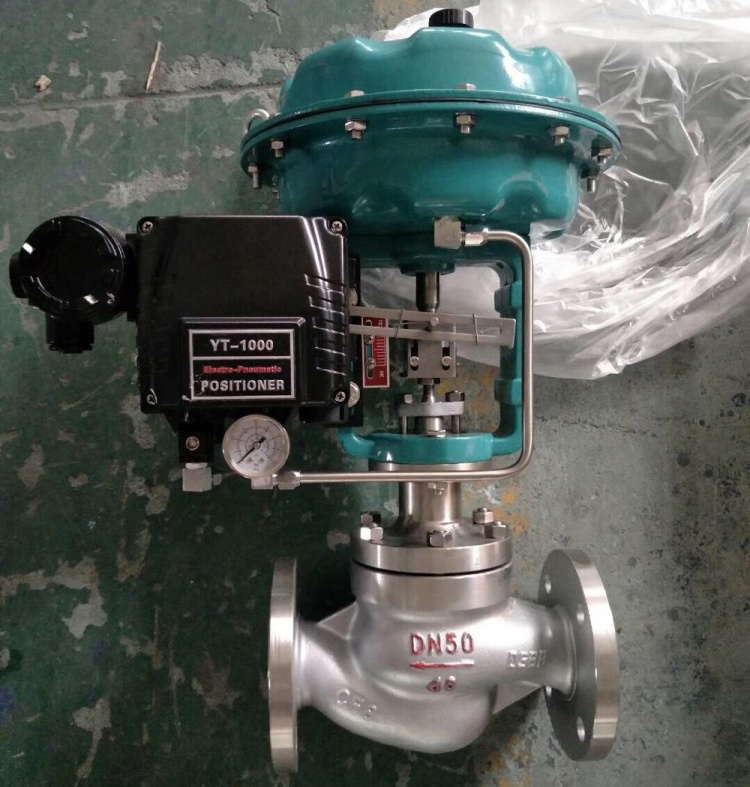

薄膜式气动调节阀
薄膜式气动调节阀注意事项:
1、调节阀在投入运行前需做系统联校。
2、调节阀在工作时,前后的切断阀应全开,旁路阀(副线阀)应全关。整个管路系统中的其他阀门应尽量开大,通常调节阀应在正常使用范围(20%—80%)内工作。
3、使用带手轮的调节阀应注意手轮位置指示标记。
4、调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。
薄膜式气动调节阀的巡检:
1、巡检时应检查各调节阀的气源压力是否正常、气路(仪表空气管、滤减压阀、阀门定位器等)的紧固件是否松动、仪表空气是否有泄漏。
2、巡检时应检查填料函及法兰连接处是否有工艺介质泄漏,阀杆连接件是否紧固,阀杆是否有严重的摩擦划痕或变形。
3、巡检时需检查仪表线路的防护情况,仪表进线口密封是否良好。
4、巡检时应检查阀杆运动是否平稳,行程与输出信号是否基本对应,阀门各部件有无锈蚀,重点是阀杆、紧固件、气缸等。
薄膜式气动调节阀的工作原理:
调节阀由执行机构(气动薄膜或气缸)和阀体部件两部分组成。其中执行机构为推动装置,它按信号压力的大小产生相应的推力,使推杆产生相应的位移,从而带动调节阀的阀芯或阀板动作;阀体部件是调节阀的调节部分,它直接与介质接触,由阀芯或阀板的动作改变调节阀的节流面积,达到调节的目的。执行机构是基于力平衡原理工作的,调节阀部分是基于流体节流原理工作的。
薄膜式气动调节阀的维护保养:
1、保养主要指对阀门各部件进行润滑、清理,延长阀门各部件使用寿命。
2、定期清扫,保持整洁,特别是阀杆、定位器的反馈杆等活动部位;清扫一般半月一次;对于需加润滑油的填料,一般每星期加油一次,并使注油器内有足够的存油,润滑油的品种不得随意变更。
3、生锈或脏污的零部件要以合适的手段进行去锈和清洗,要注意清洁好机加工面,特别要保护好阀杆、阀芯、阀板和阀座的密封面。
4、阀门检修后,各部件按要求紧固安装后,调试合格后,由工艺人员开启前后截止阀,关闭旁路阀,待调节平稳后将《检修工作票》填写完整,清理好现场,做到“工完、料静、场地清”。
