底阀的定义

时间:2020-11-04 15:01:58      来源:永龙阀门      阅读:0
底阀的定义
   底阀:英文名称Foot Valve或Bottom Valve,由阀体、阀盖、阀瓣、密封圈和垫片等部件组成,属于止回阀的一种,安装在泵吸入口管路低端,用于防止停机后吸入管路中的水排空,起着防止水倒流的作用。

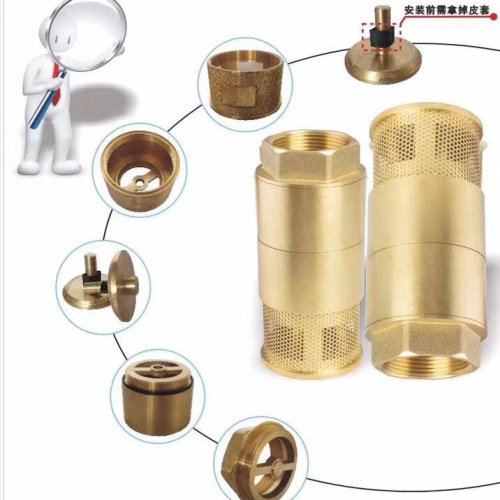

阀罩能过滤大颗粒物,阀瓣靠自重或自重+弹簧压力关闭。阀瓣有单瓣、双瓣和多瓣等几个类型:
   底阀在阀盖上设有多个进水口,并配有筛网,以减少杂物的流入,降低底阀的堵塞几率。底阀虽然配有防堵塞筛网,但底阀一般是适用于清洁介质的,粘度和颗粒度过大的介质不宜使用底阀。底阀焊接在容器的最底部,从而可以达到最佳的排空,清洗,消毒的效果。
1、结构不论是从流量,还是从工艺要求来看都很理想,此外在排空的时候不会产生湍流现象。
2、底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长。
3、底阀还可根据操作过程中各项工艺要求将工作介质很好的混合。
4、罐底阀尽可能靠近罐底壁,从而达到无死角的效果。
5、底阀按材质可分为塑胶类底阀和金属类底阀、也可以分为普通底阀和有反洗水流的底阀。
双门底阀结构图
底阀主要应用
底阀非自灌式离心泵在启动前,泵内必须灌满水才能启动。底阀主要应用于非自灌式离心泵抽水场合,安装在吸入管路底端,完全淹没在水中。底阀具有止回功能,吸入管路中的水只能向泵入口方向流动,不能返回吸入池,首次泵启动时需要灌水,以后就不需要灌水了(事实上由于底阀的密封、加工质量问题,再次启动也需要补一定的水量)。
止回阀通常不能承受高压,但是泵停机后出水侧的水回流会产生很大的压力,为防止底阀被破坏,有的底阀上安装有泄压管。
双门底阀
自吸泵需不需要底阀
   一般来说是不需要装底阀的,因为一般自吸泵的进口处都自身带的有止回阀,也就是我们常说的单向阀,这样泵在停止后,泵体内的液体就无法回流到原来的池子里,而且储存在泵体内,所以第二次使用的时候就不需要加灌液体了。
   如果加装了底阀以后效果会更好,因为如果有时候单向阀损坏了,还有底阀做为保障,不会出现空转,而且加装底阀以后也会有效的保证泵的有效吸程。
   另一种特殊情况,但如果吸入高度相差太大,或吸液管管径过大,体积超过了自吸泵泵腔内的存液量,就不能正常工作了。这时必须要加装底阀,保证自吸安全快速。
